1.5 인치 4Pin OLED 모듈 GME015W-47 3.3V-5V COG SH1107G 드라이버 IC

상품

1.5 인치 4Pin OLED 모듈 GME015W-47 3.3V-5V COG SH1107G 드라이버 IC

MOQ:	5개
가격:	$3.99~6.6/pieces
standard packaging:	553
Delivery period:	14~60일
결제 방법:	티/티
Supply Capacity:	10000개

상세 정보

제품 설명

평점 및 리뷰

상세 정보

원래 장소

중국 광둥

브랜드 이름

CE, ROHS

모델 번호

YOK0150MMB-J1

강조하다:

128x128 도트 매트릭스 OLED 디스플레이 모듈

SPI 인터페이스 흑백 OLED 화면

COG 디자인 SH1107G-02 디스플레이

제품 설명

1.5인치 4핀 OLED 모듈 GME015W-47 3.3V-5V COG SH1107G-02 드라이버 IC

128x128 정사각형 해상도, COG 연결 기술 및 3.3~5V 넓은 전압 공급을 갖춘 고성능 1.5인치 단색 OLED 모듈입니다. SH1107G 드라이버 IC를 탑재하여 초고화질 양성 디스플레이, 저전력 소비 및 안정적인 성능을 제공하며, 컴팩트한 전자 기기 통합 및 다양한 산업 및 휴대용 애플리케이션 시나리오에 적합합니다.

주요 사양

제품	1.5인치 OLED 모듈	모듈 번호	GME015W-47
해상도	128(가로)x128(세로) 도트	디스플레이 모드	단색 양성 디스플레이
연결 유형	COG (Chip On Glass)	작동 전압	3.3V ~ 5V DC
핀 수	4핀	드라이버 IC	SH1107G
일반 공차	±0.1 mm	버전	V1.0
작동 온도	-30℃ ~ +85℃	보관 온도	-40℃ ~ +85℃
디스플레이 색상	흰색 (검은색 배경)	RoHS 준수	예

제품 하이라이트

1.5인치 컴팩트 OLED 모듈, 128x128 정사각형 고해상도, COG Chip On Glass 연결 기술, SH1107G 전문 드라이버 IC, 4핀 간소화된 핀 레이아웃, 3.3~5V 넓은 전압 적응, 단색 양성 흰색 디스플레이 (검은색 배경), 초저전력 소비, -30~85℃ 극한의 넓은 온도 범위, ±0.1 mm 고정밀 공차, RoHS 준수, 컴팩트 전자 기기와의 쉬운 통합.

기술적 특징

단색 양성 디스플레이를 갖춘 128x128 정사각형 해상도로 텍스트 및 그래픽 디스플레이에 대한 선명하고 또렷한 시각 효과 제공
COG (Chip On Glass) 연결 기술로 컴팩트한 모듈 크기와 미니 기기 통합을 위한 높은 구조적 안정성 보장
OLED용 SH1107G 전용 드라이버 IC로 배터리 구동 장치에 대한 저전력 소비 및 안정적인 성능 실현
4핀 간소화된 핀 레이아웃으로 배선 복잡성 감소 및 빠른 납땜 및 회로 설계 촉진
3.3~5V 넓은 전압 공급 설계로 대부분의 주류 MCU 및 전자 회로 전원 공급 시스템과 호환
극한의 넓은 온도 작동 범위 (-30℃ ~ +85℃)로 열악한 산업 및 실외 작업 환경에 적응
고정밀 일반 공차 (±0.1 mm)로 고정밀 컴팩트 전자 제품의 설치 요구 사항 충족
RoHS 환경 보호 준수로 국제 시장 접근 표준 및 녹색 생산 요구 사항 충족
검은색 배경 흰색 양성 디스플레이, 높은 명암비 및 밝거나 어두운 환경 모두에서 우수한 가시성
가볍고 얇은 모듈 디자인으로 공간이 제한된 컴팩트 전자 기기 및 휴대용 장비에 완벽하게 적합

전기적 사양

주요 전원 공급 핀: VCC (3.3~5V 전원 공급), GND (접지); 모듈의 장기 작동을 위한 안정적이고 넓은 전압 전원 지원 제공.
데이터 전송 핀: SCL (직렬 클럭), SDA (직렬 데이터); 디스플레이 제어를 위한 빠르고 안정적인 데이터 동기화 및 전송 실현.
4핀 통합 핀 설계로 전원 공급 및 데이터 전송 기능 결합, 외부 회로 연결 단순화 및 PCB 레이아웃 공간 절약.
초저전력 소비 구동 설계로 전체 기계의 전력 손실 효과적으로 감소, 특히 배터리 구동 휴대용 및 무선 장치에 적합.
과전압 및 넓은 온도 적응 회로 보호 기능으로 복잡한 환경에서 모듈의 간섭 방지 능력 및 수명 향상.

핀 정의

PIN	기호	설명
1	VCC	전원 공급 핀; 모듈에 대한 3.3V~5V DC 작동 전압 입력
2	GND	접지 핀; 모든 전압 신호 및 회로 접지 연결에 대한 참조
3	SCL	직렬 클럭 핀; 데이터 동기화 및 통신을 위한 클럭 신호 전송
4	SDA	직렬 데이터 핀; OLED 제어 명령 및 콘텐츠 입력을 위한 양방향 디스플레이 데이터 전송

응용 시나리오

컴팩트 산업 제어 장치 (미니 PLC, 소형 센서 데이터 디스플레이, 마이크로 산업 계기판)
휴대용 전자 기기 (휴대용 미니 멀티미터, 휴대용 온도 및 습도 기록기, 소형 압력계)
웨어러블 전자 기기 (스마트 워치 액세서리, 휴대용 건강 모니터링 웨어러블, 미니 피트니스 트래커)
스마트 홈 미니 장치 (지능형 센서 디스플레이, 미니 스마트 스위치 패널, 소형 가전 제어 화면)
의료용 휴대용 미니 장치 (휴대용 미니 건강 모니터, 마이크로 혈당계, 소형 의료 검출기)
IoT 미니 터미널 (무선 스마트 센서 노드, 미니 IoT 데이터 송신기, 컴팩트 무선 모니터링 장치)
소비자 전자 제품 미니 제품 (휴대용 미니 오디오 플레이어, 마이크로 전자 사전, 소형 디지털 비서)
DIY 전자 제품 및 취미 프로젝트 (Arduino/Raspberry Pi 컴팩트 디스플레이 프로젝트, 미니 전자 제품 제작, 마이크로 DIY 키트)
자동차 미니 전자 장치 (차량 내 마이크로 보조 디스플레이, 미니 자동차 진단 도구, 소형 자동차 센서 디스플레이)
UAV 및 스마트 로봇 (미니 UAV 상태 디스플레이, 소형 로봇 센서 및 제어판, 마이크로 드론 액세서리 화면)

맞춤 설정 옵션

인터페이스 맞춤 설정: 특정 MCU 호환성을 위한 핀 레이아웃 조정 및 통신 매개변수 최적화
PCB 맞춤 설정: 컴팩트 장치 구조 요구 사항에 따른 PCB 크기, 모양 및 두께 최적화
디스플레이 맞춤 설정: 특정 애플리케이션 시나리오에 대한 맞춤형 디스플레이 명암비 및 밝기 조정
포장 솔루션: 장거리 운송 및 장기 보관을 위한 방습제 포함 정전기 방지 진공 포장
라벨링 서비스: PCB 표면에 맞춤형 모듈 번호, 모델 또는 브랜드 로고 인쇄
보증 연장: 대량 및 도매 주문에 대한 보증 기간 연장 (12~24개월)
전압 맞춤 설정: 특수 전원 공급 시스템 요구 사항에 대한 특정 전압 적응 설계
핀 피치 맞춤 설정: 다른 소켓 및 연결 요구 사항과 일치하도록 표준 핀 피치 조정

취급 시 주의 사항

정전기 방지: IC 및 OLED 패널의 정전기 손상을 방지하기 위해 취급 및 납땜 시 정전기 방지 팔찌 및 접지된 전문 도구 사용
청소 지침: OLED 편광판 표면은 고품질 접착 테이프로만 청소하십시오. 알코올 및 물과 같은 유기 용매는 사용하지 마십시오.
보관 조건: 23±5℃, 습도 ≤55±15%RH의 정전기 방지 밀봉 용기에 보관하십시오. 직사광선, 고온 및 고습 환경은 피하십시오.
작동 시 주의 사항: 올바른 전원 켜기/끄기 순서를 따르십시오. 회로 손상을 방지하기 위해 모듈이 꺼져 있을 때 신호를 입력하지 마십시오.
납땜 팁: 납땜 온도: 320~350℃; 납땜 시간: 핀당 ≤8초; 납땜 시 핀 및 PCB에 과도한 힘을 가하지 마십시오.
기계적 보호: OLED 디스플레이 활성 영역에 압력을 가하지 마십시오. 모듈을 구부리거나 누르거나 떨어뜨리지 마십시오.
습기 방지: 전극 부식 및 디스플레이 고장을 방지하기 위해 이슬이 맺히거나 습도가 높은 환경에서 모듈을 개봉하거나 사용하지 마십시오.
설치 시 주의 사항: 납땜 시 정확한 핀 정렬을 확인하십시오. 영구적인 모듈 손상을 방지하기 위해 전원 공급 핀의 단락을 피하십시오.
사용 환경: 강한 전자기 간섭 환경에서의 모듈 사용을 피하십시오. 필요한 경우 데이터 전송에 차폐된 전선을 사용하십시오.

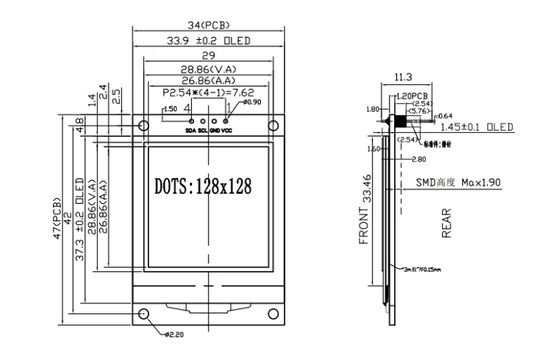

치수 도면
