Name: 4.3인치 800x480 정전식 터치 스크린 디스플레이 (IPS TFT 기술)
Brand: Shenzhen YZY Technology Co., Ltd
SKU: YQ84-43DSI
Price: 22.50 USD
Availability: InStock

MOQ:	100
가격:	$21.5-24.2/pieces
standard packaging:	1349852(mm)/140g
Delivery period:	30-45일
결제 방법:	티/티
Supply Capacity:	50k/월

상세 정보

제품 설명

상세 정보

원래 장소

중국

브랜드 이름

YZY

모델 번호

YQ84-43DSI

유형:

HDMI 디스플레이

디스플레이 크기:

4.3 인치

공급업체 유형:

공장

비디오 입력:

HDMI

강조하다:

4.3인치 용량 터치 스크린

800x480 용량 터치 화면

4.3인치 IPS 터치 디스플레이

제품 설명

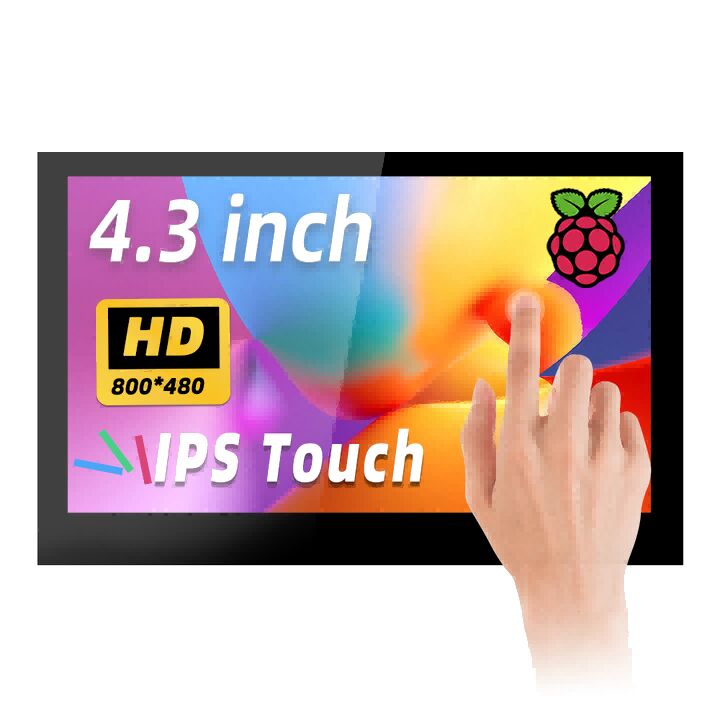

4.3 인치 800x480 용량 터치 스크린 디스플레이 IPS TFT 라즈베리 파이 윈도우와 호환 11/10/8.1/8/7

이 4.3인치 용량 터치 스크린 디스플레이는 IPS TFT 기술로 800×480 해상도를 갖추고 있으며 넓은 시각 각도와 생동감 넘치는 색상을 제공합니다.라즈베리 파이 및 윈도우 시스템과의 원활한 호환성을 위해 설계, 드라이버 설치가 필요 없이 플러그 앤 플레이 기능을 제공합니다.

주요 특징

800×480 해상도의 수용성 터치 IPS 화면
라즈베리 파이 MIPI DSI 인터페이스 직접 출력 (플러그 앤 플레이)
2점 확대 기능을 가진 공식 라스비안 시스템을 지원합니다
우분투/칼리/윈10 IoT와 호환 (일방 터치)
레트로피를 지원합니다.
백라이트 밝기 조정 버튼
다른 환경의 PWM 백라이트 밝기 조정

기술 사양

LCD 타입	IPS TFT	LCD 크기	40.3인치
LCD 해상도	800×480	LCD 인터페이스 타입	RGB
모듈 인터페이스 타입	MIPI DSI	터치 스크린 타입	용량 터치 스크린
관점	IPS: 전체적인 관점	작동 전압	3.3V
최대 작동 전류	220mA	작동 온도	-20°C ~ 70°C
활동 영역	95.04×53.86 (mm)	패키지 크기	134x98x52mm
모듈 중량 (순중량)	97g	패키지 무게	140g

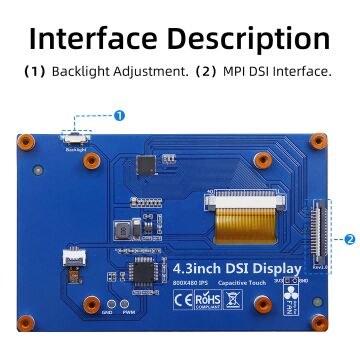

하드웨어 설명

그림 1: 하드웨어 구성 요소 도표

주요 구성 요소:

백라이트 밝기 조정 버튼
FPC 유연 케이블을 통해 라즈베리 파이를 연결하는 MIPI DSI 인터페이스
백라이트 제어 모드 선택:
- 오른쪽 용접: 고정 최대 밝기
- 왼쪽 용접기: PWM 밝기 조정 (예정: 고정 최대 밝기)
GPIO를 통해 백라이트 밝기를 제어하는 외부 PWM 액세스 포인트

모듈 크기

그림 2: 모듈 크기 다이어그램

설치 가이드

공식 웹 사이트에서 최신 라즈베리 파이 OS 이미지를 다운로드
마이크로 SD 카드 (최소 8GB) 를 준비하고 포맷
Win32DiskImager를 사용하여 SD 카드에 OS 이미지를 기록
Raspberry Pi에 SD 카드를 삽입합니다.
제공된 하드웨어를 사용하여 디스플레이 모듈에 라즈베리 파이를 장착
FPC 케이블을 통해 라즈베리 파이의 표시 인터페이스에 디스플레이 모듈을 연결
전원을 연결하고 시스템을 부팅

참고:이 패키지는 필요한 모든 장착 하드웨어 (보리 기둥, 나사 및 FPC 케이블) 를 포함합니다. 라즈베리 파이 4는 타입 C 전원을 사용하고 파이 3는 마이크로 USB를 사용합니다.

그림 3 & 4: 설치 및 연결 다이어그램

PWM 백라이트 제어

PWM를 통해 백라이트 밝기를 제어하기 위해:

PWM 모드를 위한 하드웨어를 구성 (왼쪽 위치로 솔더 저항)
PWM 액세스 포인트를 GPIO18에 연결하고 GND를 라즈베리 파이 GND 핀에 연결합니다.
다음 명령어를 사용하여 밝기를 조정합니다 (0-1024 범위):

gpio -g pwm 18 1024
gpio -g 모드 18 pwm
gpio pwmc 1000
gpio -g pwm 18 X (X = 밝기 값 0-1024)

라즈베리 파이 4:다음을 사용하여 WiringPi GPIO 라이브러리를 업데이트합니다.

cd /tmp
wget https://project-downloads.drogon.net/wiringpi-latest.deb
sudo dpkg -i -B 와이어링

회전 옵션을 표시

방법 1: FKMS 모드 (라즈베리 파이 4의 기본)

메뉴 옵션을 통해 디스플레이를 회전 (운영을 위해 마우스를 사용하는 것이 좋습니다).

그림 6: FKMS 회전 설정

방법 2: 전통적인 그래픽 모드

/boot/config.txt에 다음을 추가합니다:

display_lcd_rotate=x (x=0,1,2,3,0x10000,0x20000)

어디:

0 = 정상 (디폴트)
1 = 90° 시계 방향으로
2 = 180° 시계 방향으로
3 = 270° 시계 방향으로
0x10000 = 가로 뒤집기
0x20000 = 수직으로 뒤집어

터치 회전 설정

/usr/share/X11/xorg.conf.d/40-libinput.conf를 디스플레이 회전에 대응하는 적절한 CalibrationMatrix 값으로 수정합니다.

그림 10: 터치 구성 파일

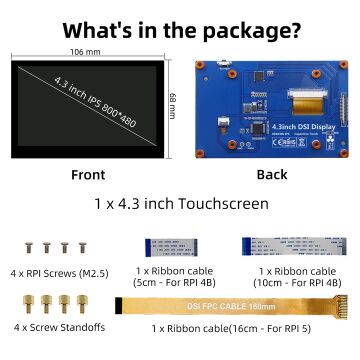

패키지 내용

4.3인치 DSI 디스플레이 ×1
FFC-1.0-15P-10cm- ((회전) ×1
FFC-1.0-15P-5cm- ((회전) ×1
나사 (M2.5) ×4
구리 기둥 (M2.5) ×4
