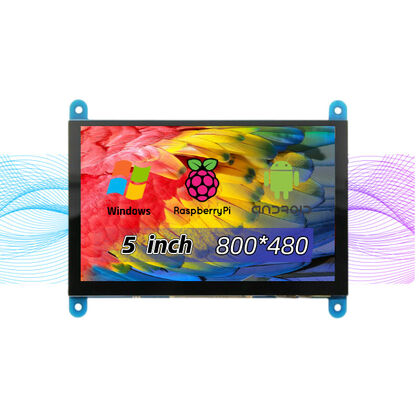

5.0 дюймовый TFT LCD сенсорный экран 800x480 разрешение RGB интерфейс дисплей
  • Имя
  • Имя
  • Имя
  • Имя

5.0 дюймовый TFT LCD сенсорный экран 800x480 разрешение RGB интерфейс дисплей

MOQ: 500
Цена: 10.89-11.99/pc
standard packaging: 30pcs/box
Delivery period: 14-30дней
Метод оплаты: , T/T, D/P, D/A, Western Union
Supply Capacity: 5000/месяц
Подробная информация
Характер продукции
Подробная информация
Место происхождения
Гуандун, Китай
Фирменное наименование
YZY
Сертификация
RoHS/CE/CB
Номер модели
YVT050WVR-H01
Документ
YVT050WVR-H01 TLCM.pdf
Выделить:

5

,

0-дюймовый TFT LCD сенсорный экран

,

TFT LCD сенсорный экран 800x480

Характер продукции
5.0 дюймовый сенсорный экран TFT-LCD разрешение 800x480 RGB интерфейс
Разрешение 800×480 Интерфейс RGB 1000 Cd/m2 Высокая светимость -20°C ~ +70°C Рабочая температура Угол обзора во всех направлениях Капацитивная сенсорная функция
Характеристики продукта

YVT050WVR-H01 представляет собой 5,0-дюймовый высокопроизводительный сенсорный модуль TFT-LCD, разработанный Shenzhen Yingzhanying Technology. Он состоит из панели TFT-LCD, IC драйвера, FPC, блока подсветки,и емкостной сенсорной панели, с разрешением 800×480 пикселей и поддержкой до 16,7M цветов, обеспечивая четкий, яркий визуальный выход.Дизайн передающего режима отображения и угла обзора во всех направлениях (ВСЕГОДНЯ ОКЛОК), обеспечивает постоянный цвет и яркость из любой точки зрения, подходящий для многоугольных сценариев работы.для удовлетворения потребностей портативных терминаловМодуль использует 18 белых светодиодов в качестве подсветки, достигая типичной яркости 1000 Cd / m2 и коэффициента контраста 800:1Все материалы соответствуют экологическим нормам RoHS, избегая вредных веществ.С рабочим температурным диапазоном от -20°C до +70°C и температурным диапазоном хранения от -30°C до +80°C, он адаптируется к суровым условиям работы и хранения, обеспечивая стабильную производительность при длительном использовании. Встроенная емкостная сенсорная функция (X1/X2/Y1/Y2 управляющие булавки) поддерживает точную сенсорную реакцию,повышение эффективности взаимодействия пользователей.
Продукт 50,0 дюймовый сенсорный модуль TFT-LCD Номер модуля YVT050WVR-H01
Резолюция 800×480 точек (RGB) Режим отображения Обычно черный, передающий.
Яркость 1000 Cd/m2 (обычно) Размеры контура (H×V×T) 120.70 ((H) × 75.90 ((V) × 4.45 ((T) мм (без FPC и сварки)
Направление просмотра Все время. Активная площадь (H×V) 108.00(H) ×64.80(V) мм
Интерфейс Интерфейс RGB Функция касания Капацитивное соприкосновение (X1/X2/Y1/Y2 пин)
Подсветка 18 штук белых светодиодов Температура хранения. -30 ~ +80 °C
Соотношение контраста 8001 (тип.) Операционная температура. -20 ~ +70 °C
Выделенное 50,0-дюймовый сенсорный экран, разрешение 800×480, RGB интерфейс, высокая яркость 1000 Cd/m2, угол обзора во всех направлениях, соответствующий требованиям RoHS
Технический чертеж

5.0 дюймовый TFT LCD сенсорный экран 800x480 разрешение RGB интерфейс дисплей 0
Модуль YVT050WVR-H01 обеспечивает надежную электрическую и сенсорную производительность.7VDD и низкий уровень (VIL) ≤ 0напряжение питания светодиодного подсветки составляет 16,8 ~ 20,4 В (тип 18,6 В), а ток светодиода (ILED) - 20 мА на светодиод,рекомендует режим привода постоянного тока для поддержания стабильной яркости и продления срока службы светодиода. Сенсорная панель поддерживает базовое сенсорное управление с помощью X1/X2/Y1/Y2 пиннов, с регулируемой чувствительностью для адаптации к различным сценариям применения. Время отклика модуля (Tr+Tf) составляет 30 ~ 40 ms,обеспечение плавного переключения дисплея, а цветовая гамма NTSC достигает 60%, реализуя естественное цветовое воспроизведение. Следует отметить, что абсолютные максимальные значения не должны превышаться: VDD -0.3V ~ 3.6V, входное напряжение -0.3V ~ VDD + 0.5V,В противном случае может произойти постоянное повреждениеДля влажности, когда Ta≤40°C, максимальная относительная влажность составляет 85%RH; когда Ta≥40°C, абсолютная влажность должна быть ниже 85%RH при 40°C, чтобы избежать повреждения влагой.
Определение PIN
ПИН-код Символ Описание
1 LED_K Заднесветка LED Ground
2 LED_A Заднего освещения светодиодная мощность (16,8V ~ 20,4V)
3 ГНД Земля
4 VDD Электрическое питание (2,8V ~ 3,6V, Typ. 3.3V)
5 ~ 12 R0~R7 Красная шина данных
13 ~ 20 G0~G7 Зелёная шина данных
21 ~ 28 B0~B7 Синяя шина данных
29 ГНД Земля
30 PCLK Часы данных
31 DISP Режим ожидания
32 HSYNC Сигнал SYNC линии
33 VSYNC Сигнал SYNC кадра
34 DE Ввод данных
35 NC Никакой связи.
36 ГНД Земля
37 X1 Пин управления сенсорной панелью (X1)
38 Y1 Пин управления сенсорной панелью (Y1)
39 X2 Пин управления сенсорной панелью (X2)
40 Y2 Пин управления сенсорной панелью (Y2)
Сценарий применения продукта

YVT050WVR-H01 5,0 дюймовый сенсорный модуль TFT-LCD с разрешением 800×480, высокой светимостью 1000 Cd/m2, соотношением контраста 800:1, RGB интерфейсом и широким диапазоном температур работы от -20°C до +70°C,широко применяется во многих сценариях: он служит основным дисплеем дляручные промышленные терминалы(например, сборщики данных и сканеры штрих-кодов) для отображения операционных данных и сенсорного ввода, используя его компактный размер и всесторонний угол обзора для работы одной рукой; он используется впанели управления умным домомипереносные медицинские изделия(например, глюкометры и оксиметры) для представления пользовательских интерфейсов и результатов испытаний, соблюдения стандартов RoHS и поддержания стабильной производительности в различных условиях;Он работает как дисплей дляавтомобильные вспомогательные экраныиУмные устройства IoTдля отображения указателей навигации и состояния устройства, с высокой яркостью 18-LED, обеспечивающей четкую видимость при сильном свете; он также применяется длядетские образовательные приборыипортативные развлекательные продукты, с точным емкостным касанием, улучшающим интерактивный опыт, в то время как RGB-интерфейс поддерживает быструю передачу данных для плавного воспроизведения видео.



Варианты настройки


Это...YVT050WVR-H01предлагает множество вариантов настройки для удовлетворения различных потребностей приложений:

Проектирование FPC:Гибкая корректировка планировки, длины и типа разъемов FPC в соответствии с требованиями к установке системы.

Стекло покрытия:Настраиваемый размер, толщина (0,5 мм ~ 1,1 мм), печать поверхности (логотип, шаблон) и твердость (3H ~ 9H) для различных сценариев использования.

Настройка яркости:Регулируемый от 500 до 1500 Cd / m2 для приспособления к использованию в помещениях, на открытом воздухе или с низкой мощностью.

Оптимизация касания:Настраиваемая сенсационная чувствительность, совпадение IC драйвера и функция многоприкосновения (необязательно) для конкретных потребностей приложения.

Адаптация интерфейса:Поддержка преобразования интерфейса (RGB в LVDS/MIPI) для соответствия различным конструкциям материнской платы.

Бирки:

tft LCD сенсорный экран,

ТФТ сенсорный дисплей,

Пользовательский TFT -дисплей
