8Pantalla de barra LCD de 8 pulgadas 480*1920 Resolución Display de interfaz MIPI táctil opcional

Productos

Tipo exhibición de la barra del LCD

pantalla del lcd del ordenador portátil

Módulo de la exhibición de OLED

8Pantalla de barra LCD de 8 pulgadas 480*1920 Resolución Display de interfaz MIPI táctil opcional

MOQ:	500
Precio:	16.18-21.88/pc
Standard Packaging:	320pcs por caja
Delivery Period:	14-30 días
Forma De Pago:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen

Cantón, China

Nombre de la marca

Certificación

RoHS/CE/CB

Número de modelo

Yvo088pw-c01

Documento

Resaltar:

8Pantalla de barra LCD de 8 pulgadas

Pantalla de barras LCD 480*1920

Display de interfaz MIPI táctil opcional

Descripción de producto

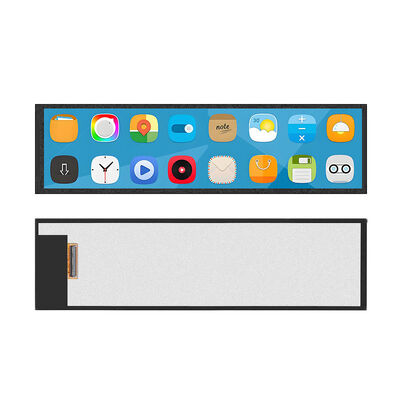

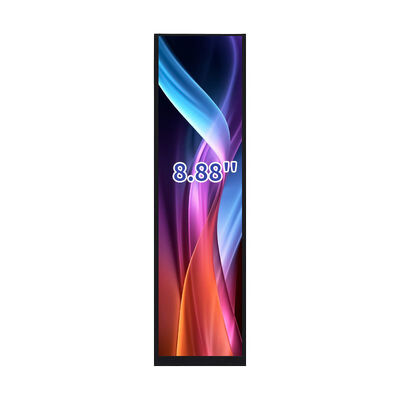

8.8 pulgadas Tipo de barra pantalla LCD 480 * 1920 resolución táctil opcional MIPI

480*1920 ResoluciónOTA7290N IC del conductorInterfaz MIPI600 CD/m2 LuminanciaTemperatura de funcionamiento -20 °C ~ +70 °CÁngulo de visión amplio (ALL)

Características del producto

El YVO088HW - C01 es un módulo de pantalla LCD de alto rendimiento de 8,88 pulgadas. Tiene una resolución de 480 (RGB) × 1920 píxeles, lo que garantiza una salida visual clara.Con un modo de visualización normalmente negro y una disposición de píxeles de banda vertical RGB, ofrece una excelente reproducción de color. Impulsado por el circuito integrado del conductor OTA7290N y utilizando una interfaz MIPI de 4 carriles, permite una transmisión de datos rápida y estable,adecuado para diversas aplicaciones de visualización de alta resoluciónAdopta una luz de fondo LED blanca con 600 CD/m2 de luminancia para una buena visibilidad, y la dirección de visión IPS proporciona un amplio ángulo de visión.Se adapta bien a diferentes ambientes..

Producto	8.8 pulgadas de LCD	Número del módulo	Se aplicará el método de ensayo.
Resolución	480*1920	Modo de muestra	Normalmente negro
Brillo	600 nit	Las dimensiones del esquema	64.1 ((H) * 231.2 ((V) * 4.75 ((D) mm
Dirección de visión	Todos (IPS)	Área activa	54.72x218.88 mm
Interfaz	Impuestos mínimos	IC del controlador	OTA7290N
Iluminación de fondo	LED blanco	Temperatura de operación.	-20 ~ +70 °C
Tipo de conector	0.5 PITCH de 40 pines	Temperatura de almacenamiento.	-30 ~ +80 °C
Lo más destacado	8LCD de 8 pulgadas, resolución 480*1920,OTA7290Nconductor, interfaz MIPI

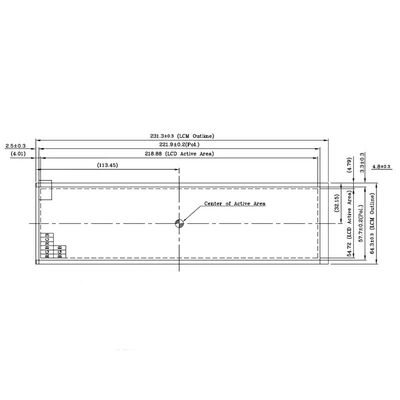

Dibujo técnico

El módulo LCD YVO088PW-C01 garantiza un rendimiento eléctrico fiable.y el voltaje de alimentación digital (IOVCC) es de -0.30V a +2,5V. Puede funcionar en un rango de temperatura de -20,0°C a 70,0°C y almacenarse en un rango de temperatura de -30,0°C a 80,0°C, con una humedad de funcionamiento y almacenamiento entre el 10% y el 90% RH.

Para la unidad de retroiluminación, la corriente delantera típica (IF) es de 180 mA y la tensión delantera típica (VF) es de 15 V, lo que garantiza un brillo suficiente.Es importante tener en cuenta que si el LED es impulsado bajo alta corrienteLa vida útil del LED, que es cuando el brillo cae al 50% del brillo inicial, es un dato estimado,con una vida útil típica de 20000 horas.

8Pantalla de barra LCD de 8 pulgadas 480*1920 Resolución Display de interfaz MIPI táctil opcional 0

Definición del PIN

Número de identificación	El símbolo	Descripción
1	El GND	En el suelo
2	No incluido	No se conecta
3	El LEDA	Anodo LED
4	El LEDA	Anodo LED
5	No incluido	No se conecta
6	LEDK	Catodo LED
7	LEDK	Catodo LED
8	No incluido	No se conecta
9	El GND	En el suelo
10	No incluido	No se conecta
11	AVDD	Fuente de alimentación para circuitos analógicos
12	No incluido	No se conecta
13	VGH	Fuente de alimentación para circuitos analógicos
14	No incluido	No se conecta
15	VGL	Fuente de alimentación para circuitos analógicos
16	No incluido	No se conecta
17	El GND	En el suelo
18	El VCOM	Fuente de alimentación para voltaje común
19	El GND	En el suelo
20	El GND	En el suelo
21	Reinicio	Reinicio global
22	VDD	Fuentes de alimentación para circuitos digitales
23	Se trata de la siguiente:	Modo de espera
24	TP_SYNC	Señal de sincronización para el panel táctil
25	El GND	En el suelo
26	D0P	MIPI Data Input Lane0 en el extremo positivo
27	D0N	MIPI Data Input Lane0 extremo negativo
28	El GND	En el suelo
29	D1P	MIPI Data Input Lane1 final positivo
30	D1N	MIPI Entrada de datos de la vía 1 extremo negativo
31	El GND	En el suelo
32	El CLKP	Reloj MIPI Entrada positivo
33	Nombre de la empresa	MIPI Reloj Entrada final negativo
34	El GND	En el suelo
35	D2P	MIPI Data Input Lane2 extremo positivo
36	D2N	MIPI Data Input Lane2 en el extremo negativo
37	El GND	En el suelo
38	D3P	MIPI Entrada de datos de la vía 3 final positivo
39	D3N	MIPI Entrada de datos de la vía 3 final negativo
40	El GND	En el suelo

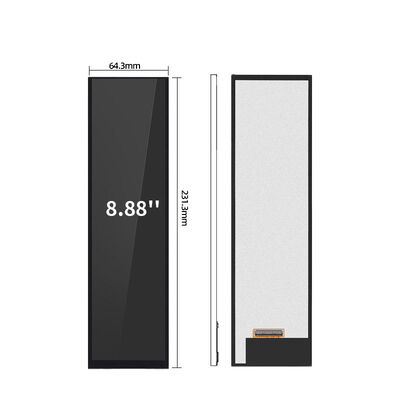

Imagen del producto

El módulo LCD YVO088PW-C01 exhibe una notable resistencia y fiabilidad ambiental, habiendo superado con éxito una serie de pruebas rigurosas.Estas pruebas incluyen 96 horas de almacenamiento a alta temperatura (80°C)., 96 horas de funcionamiento a altas temperaturas (70°C), 96 horas de almacenamiento a bajas temperaturas (-30°C), 96 horas de funcionamiento a bajas temperaturas (-20°C) (sin condensación de rocío),96 horas de funcionamiento en un entorno de alta temperatura y humedad (60°C/90%RH), sin condensación de rocío), 10 ciclos de choque térmico (-20 ± 2 °C 70 ± 2 °C, cada ciclo consistiendo en 30 minutos a baja temperatura, 5 minutos de transición y 30 minutos a alta temperatura),y ensayos ESD con un voltaje de ±2KVDespués de estas pruebas, el módulo no muestra ninguna anomalía funcional o de apariencia.Cuando se inspecciona después de 4 horas de almacenamiento a temperatura ambiente, la muestra está libre de defectos tales como burbujas de aire en la pantalla LCD, fugas de sello, no - visualización, segmentos faltantes, grietas de vidrio, y un IDD actual que es el doble del valor inicial

8Pantalla de barra LCD de 8 pulgadas 480*1920 Resolución Display de interfaz MIPI táctil opcional 1

Opciones de personalización

El...Se aplicará el método de ensayo.ofrece múltiples opciones de personalización para satisfacer diversas necesidades de aplicación:

Diseño de la FPC:El diseño flexible y el tipo de conector se pueden ajustar para adaptarse a los requisitos del sistema.

Capa de vidrio:El tamaño, el grosor, la forma y la impresión de la superficie (logotipo, patrón) se pueden personalizar.

Brillo:Ajustable entre 200 y 1000 nits para uso en interiores o exteriores.

Opciones táctiles:Con o sin toque capacitivo, IC de conductor personalizado disponible.

Tratamiento de la superficie:AF (Anti-Fingerprint), AG (Anti-Glare) o vidrio templado para mayor durabilidad
