Pantalla de papel electrónico de 2.13 pulgadas, resolución 122×250, 24 pines, 3 colores (B/N/R), pantalla de tinta electrónica

Productos

Tipo exhibición de la barra del LCD

pantalla del lcd del ordenador portátil

Módulo de la exhibición de OLED

Pantalla de papel electrónico de 2.13 pulgadas, resolución 122×250, 24 pines, 3 colores (B/N/R), pantalla de tinta electrónica

MOQ:	600
Precio:	2.20-3.96/pc
Standard Packaging:	50 PC/caja
Delivery Period:	14-30 días
Forma De Pago:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen

Cantón, China

Nombre de la marca

Certificación

RoHS/CE/CB

Número de modelo

YE0213A365

Documento

Descripción de producto

Pantalla de papel electrónico de 2,13 pulgadas, resolución de 122×250, 24 pines, 3 colores (B/N/R) E-Ink

(Modelo: YE0213A365)

Características del producto

◊ Pantalla de 122×250 píxeles (130 DPI, paso de píxeles 0,1943×0,1942 mm)

◊Capacidades de visualización completa de 3 colores en negro/blanco/rojo (B/N/R)

◊Alto contraste y alta reflectancia (blanco L*=64~65, negro L*=11~14, rojo L*=25~26,5)

◊Modo reflectante puro y ángulo de visión ultra amplio

◊Consumo de energía ultra bajo (≤3μA en reposo profundo, 80 mAs de potencia máxima de actualización)

◊Pantalla biestable y rango de temperatura comercial (0~40℃)

◊Superficie antirreflejo con revestimiento duro y RAM de pantalla en chip

◊Interfaz de sensor de temperatura SPI + I2C de 3/4 hilos (interno/externo)

◊Amplificador/regulador en chip y compatible con ROHS2.0+HF+REACH

El YE0213A365 es una pantalla electroforética de matriz activa (AMEPD) optimizada para escenarios codificados por color de tamaño pequeño. Cuenta con un área activa de 2,13 pulgadas (23,71×48,55 mm) con 122×250 píxeles (paso de 0,1943×0,1942 mm, 130 DPI), que admite la visualización de 3 colores en negro/blanco/rojo, ideal para una clasificación clara de la información en las etiquetas electrónicas de estantería. El módulo integra un circuito integrado de controlador SSD1682, que incluye búfer de puerta, búfer de fuente, control de sincronización, oscilador, convertidor CC-CC, SRAM y LUT, lo que garantiza un rendimiento estable. Con un contorno ultra delgado (29,2×59,2×0,9 mm sin película de enmascaramiento) y un diseño liviano (3±0,5 g), se adapta perfectamente a dispositivos como etiquetas electrónicas de estantería, dispositivos portátiles inteligentes y terminales portátiles. La superficie antirreflejo con revestimiento duro y el modo reflectante puro eliminan el deslumbramiento bajo una luz intensa, mientras que la tecnología biestable garantiza un consumo de energía ultra bajo, que solo consume corriente durante las actualizaciones de la pantalla.

Tipo	E-Paper	Método de actualización de la pantalla	Actualización completa
Resolución	122×250 (130 DPI)	Lugar de origen	Shenzhen, China
Nombre de la marca	Yingzhanying Technology	Dimensiones del contorno	29,2 (alto)×59,2 (ancho)×0,9 (profundidad) mm
Tipo de proveedor	Todos (IPS)	Área activa	23,71 (alto)×48,55 (ancho) mm
Interfaz	SPI de 3/4 hilos (pin BS seleccionable), I2C (sensor de temperatura)	IC del controlador	SSD1682
MOQ	5PCS	Temperatura de funcionamiento	0~40℃
Tipo de conector	Zócalo ZIF de 24 pines y 0,5 mm	Temperatura de almacenamiento	-25~60℃
Colores	Negro/Blanco/Rojo
Consumo de energía	Actualización: ≤80mAs (25℃); Reposo profundo: ≤3μA

Imagen del producto

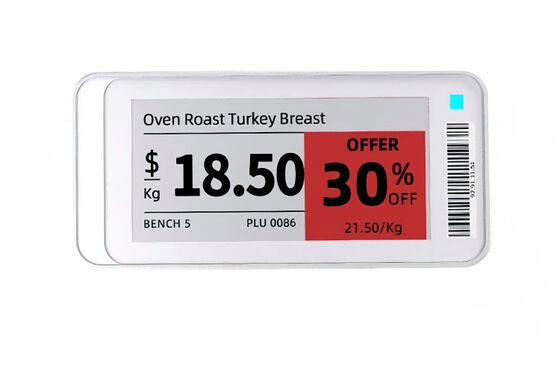

El YE0213A365 destaca en escenarios codificados por color de tamaño pequeño con su pantalla de 130 DPI y su capacidad de 3 colores. Presenta vívidamente información clasificada: rojo para promociones/alertas urgentes, negro para texto y blanco para el fondo, lo que lo hace perfecto para etiquetas electrónicas de estantería, dispositivos portátiles inteligentes y terminales portátiles. Su paso de píxeles (0,1943×0,1942 mm) garantiza texto y códigos de barras nítidos, incluso las fuentes pequeñas siguen siendo legibles. La superficie antirreflejo con revestimiento duro elimina el deslumbramiento bajo la luz solar directa, manteniendo la legibilidad en tiendas minoristas o quioscos al aire libre. Con un diseño ultra delgado (0,9 mm) y liviano (3±0,5 g), se adapta a dispositivos con espacio limitado como etiquetas inteligentes, mientras que el consumo de energía ultra bajo (≤3μA en reposo profundo) permite más de 12 meses de duración de la batería para aplicaciones actualizadas diariamente.

El YE0213A365 tiene diversas aplicaciones industriales. En el comercio minorista, sirve como etiquetas electrónicas de estantería compactas para comestibles, productos electrónicos y más, utilizando una pantalla de 3 colores para resaltar promociones (rojo), nombres/precios de productos (negro) y estado de existencias (fondo blanco), lo que mejora el acceso a la información del cliente. Su bajo consumo de energía reduce los costos de mantenimiento minorista. En logística, funciona como mini etiquetas de carga, mostrando guías de envío y estados con rojo para envíos urgentes, resistiendo -25~60℃ de transporte durante 10 días. En dispositivos portátiles inteligentes, su tamaño compacto se adapta a rastreadores de actividad física o insignias inteligentes, mostrando pasos, frecuencia cardíaca o notificaciones de alerta. En el control industrial, actúa como monitores de estado, indicando estados normales (blanco), de falla (negro) y urgentes (rojo). Con el cumplimiento de ROHS2.0+HF+REACH y rigurosas pruebas de confiabilidad, cumple con las demandas ambientales y de confiabilidad globales.

Ventajas principales

◊ Pantalla de alto contraste de 3 colores: clasificación clara, presentación precisa

El YE0213A365 presenta una resolución de 122×250 (130 DPI) con píxeles de 0,1943×0,1942 mm, lo que ofrece texto, códigos de barras y gráficos de 3 colores nítidos, ideal para la clasificación de información. Su rendimiento de color es preciso: estado rojo L*=25~26,5 (a*=38~40), estado blanco L*=64~65 y estado negro L*=11~14. La alta reflectancia y la relación de contraste (reflectancia blanca dividida por reflectancia oscura) garantizan una visibilidad clara con poca luz. El modo reflectante puro ahorra energía al eliminar la retroiluminación, mientras que la superficie antirreflejo con revestimiento duro reduce el deslumbramiento bajo la luz solar directa. Con un ángulo de visión ultra amplio, no hay desviación de color desde ninguna dirección, lo que admite la visualización por varias personas para dispositivos compartidos.

◊ Ultra bajo consumo: larga duración de la batería, eficiencia energética

Impulsado por la tecnología biestable, el módulo solo consume energía durante las actualizaciones (máx. 80 mAs a 25℃) y consume ≤3μA en reposo profundo. Una batería de litio estándar puede alimentar dispositivos actualizados diariamente durante más de 12 meses, lo que reduce la frecuencia de reemplazo. El amplificador en chip genera voltajes VCOM, Gate (VGH/VGL) y Source (VSH1/VSH2/VSL) internamente, lo que simplifica los circuitos externos y optimiza la eficiencia. La detección de bajo voltaje (VCC: 2,4~3,6 V) monitorea el estado de la batería, mientras que la detección de listo para alto voltaje evita el funcionamiento anormal. El sensor de temperatura interno/externo (I2C) permite el ajuste de la forma de onda en tiempo real, lo que garantiza la estabilidad en entornos de 0~40℃.

◊ Compacto y duradero: fácil integración, larga vida útil

Con un contorno de 29,2×59,2×0,9 mm y un peso de 3±0,5 g, el YE0213A365 se adapta a dispositivos de tamaño pequeño como etiquetas electrónicas de estantería y terminales portátiles. Pasó rigurosas pruebas de confiabilidad: funcionamiento a alta/baja temperatura durante 240 horas (40℃/0℃), 50 ciclos de temperatura (-25℃~60℃), funcionamiento a alta humedad durante 168 horas (40℃, 90% HR) y pruebas ESD (contacto ±2KV/aire ±8KV). La pantalla con revestimiento duro resiste arañazos y huellas dactilares, mientras que el cumplimiento de ROHS2.0+HF+REACH cumple con los estándares globales. Su vida útil de diseño de 5 años (25℃/60% HR, actualizaciones diarias) garantiza el uso a largo plazo. El FPC flexible con adhesivo de fácil desgarro simplifica la instalación en diseños no planos.

◊ Interfaz flexible y fácil integración: bajo costo de desarrollo

El módulo admite SPI de 3/4 hilos (seleccionable a través del pin BS) e I2C para sensores de temperatura, compatible con la mayoría de las MCU y sistemas integrados, no se necesitan controladores complejos. Los pines 6 y 7 en FPC están pre-conectados a tierra, lo que simplifica el diseño del circuito. El zócalo ZIF de 24 pines y 0,5 mm permite una instalación rápida y segura. Las personalizaciones incluyen el diseño de FPC/tipo de conector, el procesamiento de la cubierta de vidrio (impresión de logotipo/patrón) y la programación OTP (identificación del módulo de 10 bytes, parámetros de forma de onda), adaptándose a diversas necesidades de aplicación, como etiquetas electrónicas de estantería y monitores industriales.

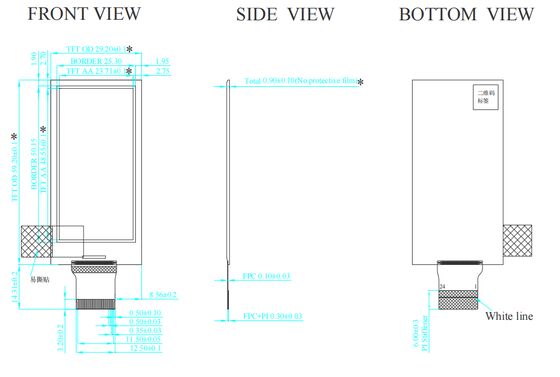

Dibujo técnico

Definición de PIN

PIN	Símbolo	Descripción	Observación
1	NC	Sin conexión y no conectar con otros pines NC	Mantener abierto
2	GDR	Control de puerta N-MOS
3	RESE	Entrada de detección de corriente para bucle de control
4	NC	Sin conexión y no conectar con otros pines NC	Mantener abierto
5	VSH2	Voltaje de fuente positivo para rojo
6	GND	Pin de tierra	Pre-conectado a tierra
7	GND	Pin de tierra	Pre-conectado a tierra
8	BS	Pin de selección de bus	Bajo=SPI de 4 hilos, Alto=SPI de 3 hilos (9 bits)
9	BUSY_N	Pin de salida de estado ocupado	Alto=IC funcionando, sin comando permitido
10	RST_N	Pin de reinicio global	Activo bajo
11	DC	Pin de control de comando/datos	Alto=Datos, Bajo=Comando
12	CSB	Pin de entrada de selección de chip	Bajo=IC habilitado para MCU comunicación
13	SCL	Entrada de reloj de comunicación serie
14	SDA	Entrada de datos de comunicación serie
15	VDDIO	Suministro de voltaje de E/S
16	VCC	Alimentación digital/analógica	2,4~3,6 V
17	VSS	Tierra digital
18	VDD	Entrada y salida de voltaje de 1,5 V
19	VPP	Potencia del programa OTP	10V
20	VSH1	Voltaje de fuente positivo
21	VGH	Voltaje de puerta positivo
22	VSL	Voltaje de fuente negativo
23	VGL	Voltaje de puerta negativo
24	VCOM	Voltaje de conducción VCOM	OTP programado en fábrica

Opciones de personalización

El YE0213A365 ofrece múltiples opciones de personalización para satisfacer diversas necesidades de aplicación:

Diseño FPC: El diseño flexible y el tipo de conector se pueden ajustar para adaptarse a los requisitos del sistema.

Cubierta de vidrio: El tamaño, el grosor, la forma y la impresión de la superficie (logotipo, patrón) se pueden personalizar.

Colores de pantalla: Varias combinaciones de colores disponibles para la personalización, incluyendo negro-blanco-rojo-amarillo, negro-blanco, negro-blanco-rojo, etc.

Modos de actualización: Múltiples métodos de actualización personalizables, como actualización rápida, actualización lenta, actualización completa, actualización parcial y más.
