Tela E-paper de 2,13 polegadas, resolução 122×250, 24 pinos, 3 cores (B/P/V) E-Ink

produtos

Tipo exposição da barra do LCD

Tela E-paper de 2,13 polegadas, resolução 122×250, 24 pinos, 3 cores (B/P/V) E-Ink

MOQ:	600
Preço:	2.20-3.96/pc
standard packaging:	50 PCes/caixa
Delivery period:	14-30 dias
Método do pagamento:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Cantão, China

Marca

Certificação

RoHS/CE/CB

Número do modelo

YE0213A365

Documento

Descrição do produto

2.13 polegadas E-paper Display 122×250 Resolução 24pin 3-Color (B / W / R) E-Ink Screen

(Modelo: YE0213A365)

Características do produto

◊ Display de 122×250 pixels (130 DPI, passo de pixels 0,1943×0,1942mm)

◊Capacidades de exibição completa em 3 cores preto/branco/vermelho (B/W/R)

◊Alto contraste e alta reflectância (L* branco=64~65, L* preto=11~14, L* vermelho=25~26,5)

◊Modo de reflexo puro e ângulo de visão ultra amplo

◊Consumo de energia ultra-baixo (≤3μA de sono profundo, 80mA de potência máxima de atualização)

◊Display bi-estável e faixa de temperatura comercial (0~40°C)

◊Superfície antiglare de revestimento duro e RAM de exibição no chip

◊Interface de sensor de temperatura SPI + I2C de 3 fios/4 fios (interno/externo)

◊Reforço/regulador no chip e compatível com a ROHS2.0+HF+REACH

O YE0213A365 é um Display Electrophoretic Matrix ativo (AMEPD) otimizado para cenários de pequeno tamanho codificados por cores. Ele possui uma área ativa de 2,13 polegadas (23,71 × 48,55 mm) com 122 × 250 pixels (0,1943 × 0.1942 mm de altura, 130 DPI), com suporte a um ecrã de 3 cores preto/branco/vermelho, ideal para a classificação clara de informações em roldas eletrónicas.buffer de origem, controle de tempo, oscilador, conversor DC-DC, SRAM e LUT, garantindo um desempenho estável. Com um contorno ultra fino (29,2 × 59,2 × 0,9 mm sem filme de mascaramento) e design leve (3 ± 0,5 g),Ele se encaixa perfeitamente em dispositivos como etiquetas eletrônicasA superfície de revestimento duro e o modo puro refletor eliminam o brilho sob luz forte,enquanto a tecnologia bi-estável garante um consumo de energia ultra-baixo, somente a corrente de extração durante as atualizações da tela.

Tipo	Papel eletrónico	Método de atualização da tela	Refrescar completamente
Resolução	122×250 (130 DPI)	Local de origem	Shenzhen, China
Nome da marca	Tecnologia Yingzhanying	Dimensões de contorno	29.2 ((H) × 59.2 ((V) × 0.9 ((D) mm
Tipo de fornecedor	Todos (IPS)	Área ativa	23.71 ((H) × 48.55 ((V) mm
Interface	SPI de 3 fios/4 fios (ponto BS selecionável), I2C (sensor de temperatura)	IC do condutor	SSD1682
MOQ	5PCS	Temperatura de funcionamento	0~40°C
Tipo de conector	Soquete ZIF de 24 pines de 0,5 mm	Temperatura de armazenamento	-25 a 60 °C
Cores	Negro/Branco/Vermelho
Consumo de energia	Atualização: ≤ 80mA (25°C); sono profundo: ≤ 3μA

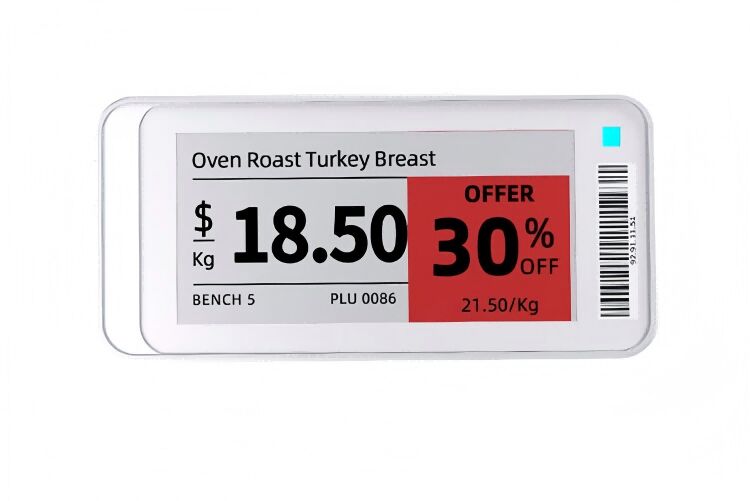

Imagem do produto

O YE0213A365 se destaca em cenários de pequeno tamanho codificados por cores com o seu ecrã de 130 DPI e capacidade de 3 cores.e branco para fundo, tornando-o perfeito para etiquetas eletrónicas de prateleiraSeu passo de pixels (0,1943×0,1942mm) garante texto nítido e códigos de barras, mesmo as fontes pequenas permanecem legíveis.A superfície de revestimento duro anti-brilho elimina o brilho sob a luz solar direta, mantendo a legibilidade em lojas de varejo ou quiosques ao ar livre. Com um design ultra fino (0,9 mm) e leve (3 ± 0,5 g), ele cabe em dispositivos de espaço limitado, como rótulos inteligentes,enquanto o consumo de energia ultra baixo (≤3μA de sono profundo) permite mais de 12 meses de duração da bateria para aplicações atualizadas diariamente.

O YE0213A365 tem diversas aplicações industriais. No varejo, serve como rótulos de prateleiras eletrônicas compactas para mantimentos, eletrônicos e muito mais, usando uma tela de 3 cores para destacar promoções (vermelho),Nomes/preços dos produtos (negro), e do estado dos estoques (fondo branco), melhorando o acesso à informação dos clientes.O seu baixo consumo de energia reduz os custos de manutenção do retalho.exibição de folhetos de transporte e estatutos em vermelho para remessas urgentesEm smart wearables, seu tamanho compacto cabe em rastreadores de fitness ou crachás inteligentes, mostrando passos, frequência cardíaca ou notificações de alerta.Em controlo industrial, funciona como monitor de estado, indicando os estados normal (branco), falha (preto) e urgente (vermelho).satisfaz as exigências globais de segurança e de protecção do ambiente.

Principais vantagens

◊ Display de alto contraste de 3 cores: Classificação clara, apresentação precisa

O YE0213A365 possui uma resolução de 122×250 (130 DPI) com pixels de 0,1943×0,1942 mm, fornecendo texto nítido, códigos de barras e gráficos em 3 cores ideais para classificação de informações.O seu desempenho de cores é preciso: estado vermelho L*=25~26,5 (a*=38~40), estado branco L*=64~65, e estado preto L*=11~14.A elevada taxa de refletividade e de contraste (refletividade branca dividida pela refletividade escura) assegura uma visibilidade clara em condições de pouca luzO modo de reflexo puro economiza energia, eliminando a iluminação de fundo, enquanto a superfície anti-brilho de revestimento duro reduz o brilho sob a luz solar direta.não há desvio de cor de qualquer direcção, suportando visualização multi-pessoa para dispositivos compartilhados.

◊ Ultra-baixa potência: longa duração da bateria, eficiência energética

Alimentado por tecnologia bi-estável, o módulo consome energia apenas durante as atualizações (máximo 80 mA a 25 °C) e absorve ≤ 3 μA em sono profundo.Uma bateria de lítio padrão pode alimentar dispositivos atualizados diariamente por mais de 12 mesesO reforço no chip gera voltagens VCOM, Gate (VGH/VGL) e Source (VSH1/VSH2/VSL) internamente, simplificando os circuitos externos e otimizando a eficiência.Detecção de baixa tensão (VCC)O sensor de temperatura interno/externo (I2C) permite o ajuste em tempo real da forma de onda,assegurando a estabilidade em ambientes de 0 a 40 °C.

◊ Compacto e durável: fácil integração, longa vida útil

Com um contorno de 29,2 × 59,2 × 0,9 mm e um peso de 3 ± 0,5 g, o YE0213A365 cabe em dispositivos de pequeno tamanho, como rótulos eletrônicos e terminais portáteis.Função a altas/baixas temperaturas durante 240 horas (40°C/0°C), 50 ciclos de temperatura (-25°C~60°C), 168 horas de operação em alta umidade (40°C, 90%RH) e teste ESD (contacto ±2KV/ar ±8KV).0+HF+REACH cumpre as normas mundiaisA sua vida útil de 5 anos (25°C/60%RH, atualizações diárias) garante uma utilização a longo prazo.

◊ Interface flexível e fácil integração: baixo custo de desenvolvimento

O módulo suporta SPI de 3 fios/4 fios (selecionável através do pin BS) e I2C para sensores de temperatura, compatível com a maioria das MCUs e sistemas incorporados, sem necessidade de drivers complexos.Os pinos 6 e 7 do FPC estão pré-em terraO 24 pin 0.5mm ZIF Socket permite uma instalação rápida e segura. As personalizações incluem layout/tipo de conector FPC, processamento de vidro de cobertura (impressão de logotipo/padrão),e programação OTP (identificação do módulo de 10 bytes), parâmetros de forma de onda), adaptando-se a diversas necessidades de aplicação, como etiquetas eletrónicas de prateleira e monitores industriais.

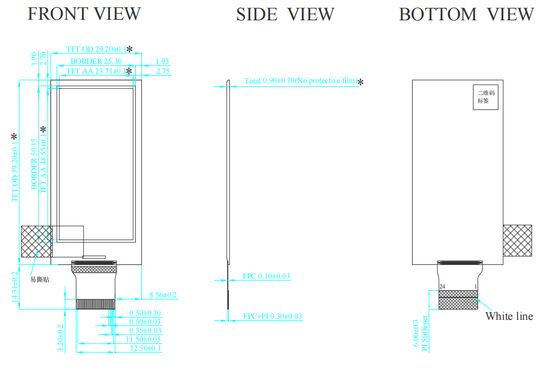

Desenho técnico

Definição do PIN

Número PIN	Símbolo	Descrição	Observação
1	NC	Não há ligação e não se liga com outros pinos NC	Mantém-te aberto.
2	RDA	Controle da porta N-MOS
3	RESE	Entrada de sentido de corrente para circuito de comando
4	NC	Não há ligação e não se liga com outros pinos NC	Mantém-te aberto.
5	VSH2	Voltagem da fonte positiva para vermelho
6	GND	Pin de aterramento	Pré-conectado à terra
7	GND	Pin de aterramento	Pré-conectado à terra
8	BS	Pin de selecção do autocarro	SPI de baixa = 4 fios, SPI de alta = 3 fios (9 bits)
9	Ocupação	Pin de saída de estado ocupado	Funcionamento de IC elevado, sem comando permitido
10	RST_N	Pin de reinicialização global	Baixo nível ativo
11	DC	Pin de comando/dados	Alto = dados, baixo = comando
12	CSB	Chip Selecionar pin de entrada	Low=IC habilitado para MCU Comunicação
13	SCL	Entrada de relógio de comunicação em série
14	SDA	Entrada de dados de comunicação serial
15	VDDIO	Fornecimento de tensão IO
16	CCC	Potência digital/analógica	2.4~3.6V
17	VSS	Terreno digital
18	VDD	1.5V de entrada e saída de tensão
19	VPP	Potência do programa OTP	10 V
20	VSH1	Tensão da fonte positiva
21	VGH	Voltagem positiva da porta
22	VSL	Voltagem da fonte negativa
23	VGL	Voltagem negativa da porta
24	VCOM	Voltagem de accionamento VCOM	OTP programado em fábrica

Opções de personalização

O...Ano 0213A365oferece várias opções de personalização para atender às diversas necessidades de aplicação:

Projeto FPC:O layout flexível e o tipo de conector podem ser ajustados de acordo com os requisitos do sistema.

Vidro de cobertura:O tamanho, a espessura, a forma e a impressão de superfície (logotipo, padrão) podem ser personalizados.

Cor de exibição: Várias combinações de cores disponíveis para personalização, incluindo preto-branco-vermelho-amarelo, preto-branco, preto-branco-vermelho, etc.

Modos de atualização: Métodos de atualização múltiplos personalizáveis, como atualização rápida, atualização lenta, atualização completa, atualização parcial e muito mais.
