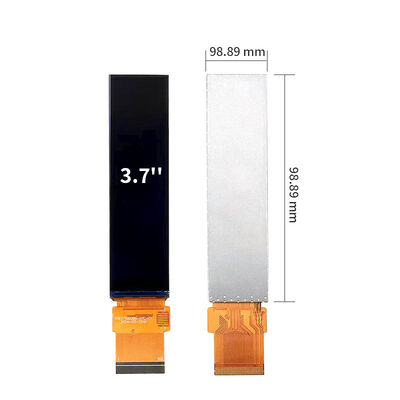

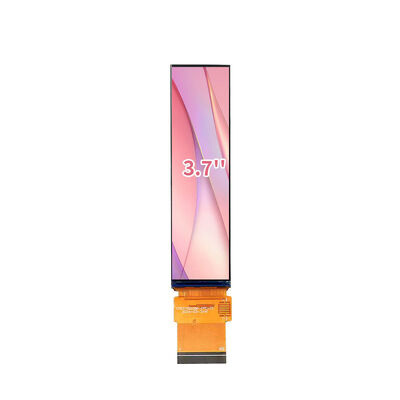

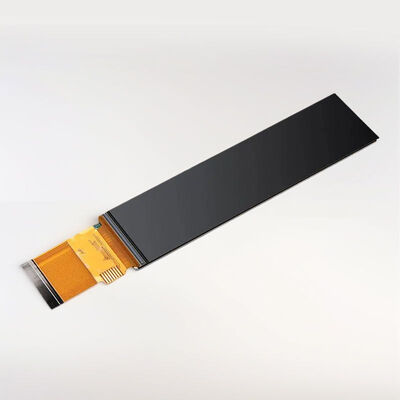

3,7-Zoll-LCD-Display im Balkenformat mit 240×960 Auflösung, MIPI-RGB-LCD-Bildschirm

Das YVO037VG-C01 ist ein 3,7-Zoll-LCD-Displaymodul, das für industrielle und Verbraucheranwendungen geeignet ist. Es verfügt über eine Auflösung von 240(RGB)×960 Pixeln, wobei AXS15231 als Treiber-IC dient und die SPI+18RGB-Schnittstelle unterstützt. Mit einer Modulaußenabmessung von 25,3(H)×98,94(V)×2,09(T) mm und einer aktiven Fläche (LCD AA) von 22,86×91,44 mm eignet sich dieses Modul gut für verschiedene Display-Szenarien. Das Panel gewährleistet weite Betrachtungswinkel und eine lebendige Bildqualität mit 262K Farben. Es verwendet eine weiße LED-Hintergrundbeleuchtung und hat einen Betriebstemperaturbereich von -20℃ bis +70℃ sowie einen Lagertemperaturbereich von -30℃ bis +80℃, wodurch es an verschiedene Umgebungen angepasst werden kann.

Technische Zeichnung

Das LCD-Modul YVO037VG-C01 hat einen analogen Versorgungsspannungsbereich (VCI) von 3,0 V bis 3,6 V (typisch 3,3 V) und einen digitalen Versorgungsspannungsbereich (IOVCC) von 1,65 V bis 3,3 V (typisch 1,8 V), was eine stabile Leistung gewährleistet. Die Betriebstemperatur liegt zwischen -20,0°C und 70,0°C, und die Lagertemperatur liegt zwischen -30,0°C und 80,0°C. Die Betriebs- und Lagerfeuchtigkeit liegt zwischen 10 % und 90 % relativer Luftfeuchtigkeit. Die Hintergrundbeleuchtungseinheit hat einen typischen Vorwärtsstrom von 20 mA, eine typische Vorwärtsspannung von 12,8 V und einen typischen Stromverbrauch der Hintergrundbeleuchtung von 256 mW, mit einer Betriebsdauer von 20000 Stunden (wenn die Helligkeit auf 50 % der ursprünglichen Helligkeit sinkt). Optisch hat es weite Betrachtungswinkel (θT, θB, θL, θR alle typisch 80 Grad bei CR ≥ 10), ein Kontrastverhältnis (CR) von 1000 bis 1500 bei θ=0°, eine Reaktionszeit (T_ON und T_OFF) typisch 25 ms bei 25°C, eine Gleichmäßigkeit (U) typisch 80 %, ein NTSC typisch 59 % und eine Leuchtdichte (L) typisch 300 CD/m².

Das LCD-Modul YVO037VG-C01 zeichnet sich durch eine hervorragende Umweltverträglichkeit aus – mit einem weiten Betriebstemperaturbereich von -20 °C bis 70 °C und einem Lagertemperaturbereich von -30 °C bis 80 °C – wodurch eine stabile Leistung auch unter rauen Temperaturbedingungen gewährleistet und es für verschiedene Arbeitsszenarien geeignet ist; Um die langfristige Zuverlässigkeit zu gewährleisten, hat es auch eine Reihe strenger Zuverlässigkeitstests bestanden, darunter 96-Stunden-Hochtemperatur- (80 °C) und Niedertemperatur- (-30 °C) Lagertests, 96-Stunden-Hochtemperatur- (70 °C) und Niedertemperatur- (-20 °C) Betriebstests, 96-Stunden-Betrieb bei 60 °C/90 % Luftfeuchtigkeit, 10 Thermoschockzyklen (abwechselnd zwischen -20 ± 2 °C, 25 °C und 70 ± 2 °C) und ESD-Tests mit ±2 kV Spannung (330 Ω, 150 pF Luftentladung, 10 Mal). Nach diesen Tests, wenn die Probe 4 Stunden lang bei Raumtemperatur gelagert wird, darf sie keine Defekte aufweisen: Luftblasen im LCD, Dichtungsleckage, Nichtanzeige, fehlende Segmente, Glassprünge und ein Strom-IDD, der doppelt so hoch ist wie der Anfangswert.

Das YVO037VG-C01 bietet mehrere Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden:

FPC-Design: Flexibles Layout und Anschlusstyp können an die Systemanforderungen angepasst werden.

Schutzglas: Größe, Dicke, Form und Oberflächenbedruckung (Logo, Muster) können angepasst werden.

Helligkeit: Einstellbar von 200–1000 Nits für den Innen- oder Außenbereich.

Touch-Optionen: Mit oder ohne kapazitivem Touch, kundenspezifischer Treiber-IC verfügbar.

Oberflächenbehandlung: AF (Anti-Fingerprint), AG (Anti-Glare) oder gehärtetes Glas für Haltbarkeit.
