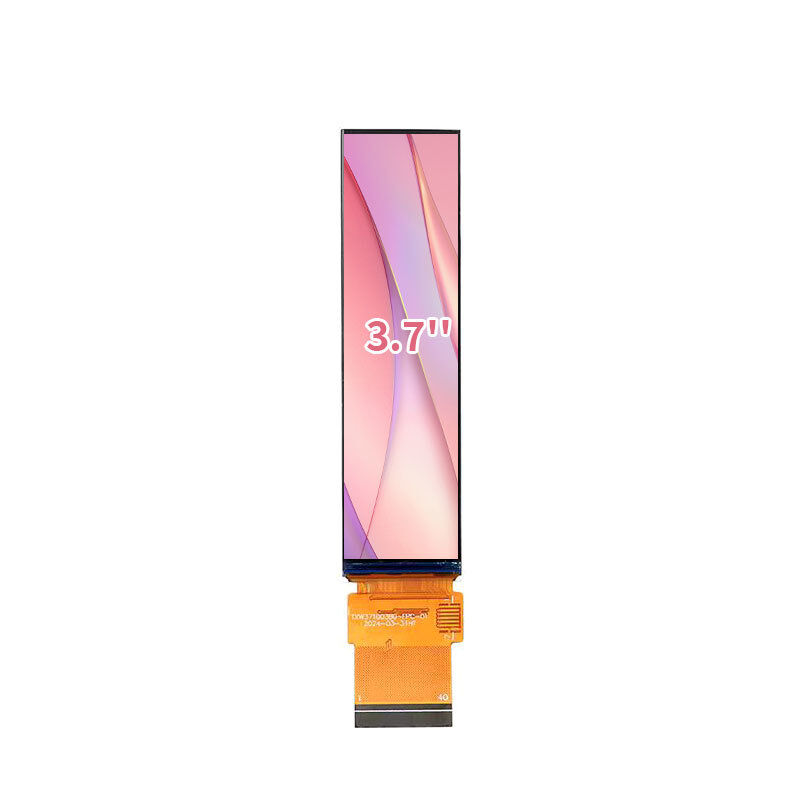

3,7-дюймовый ЖК-дисплей барного типа с разрешением 240×960, MIPI RGB

YVO037VG-C01 представляет собой 3,7-дюймовый модуль ЖК-дисплея, подходящий для промышленных и потребительских приложений.и поддерживает интерфейс SPI+18RGBС диаметром контура модуля 25,3 × 98,94 × 98,94 × 2,09 × 2,09 мм и активной площадью (LCD AA) 22,86 × 91,44 мм, этот модуль хорошо подходит для различных сценариев отображения.Панель обеспечивает широкие углы просмотра и яркое качество изображения с 262K цветамиОн использует белое светодиодное освещение и имеет рабочий диапазон температуры от -20°C до +70°C, а также диапазон температуры хранения от -30°C до +80°C, что делает его адаптивным к различным условиям.

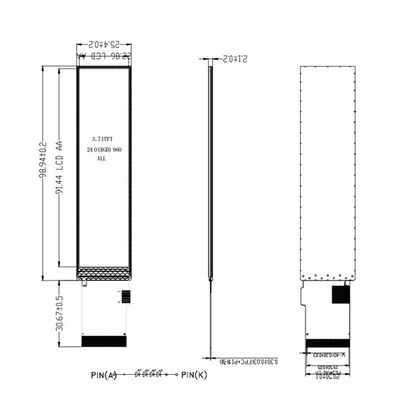

Технический чертеж

Модуль YVO037VG-C01 LCD имеет диапазон аналогового напряжения питания (VCI) от 3,0 до 3,6 В (типично 3,3 В) и диапазон цифрового напряжения питания (IOVCC) от 1,65 до 3,3 В (типично 1,8 В),обеспечение стабильной производительностиРабочая температура колеблется от -20,0°C до 70,0°C, а температура хранения колеблется от -30,0°C до 80,0°C. Влажность работы и хранения составляет от 10% до 90% RH.Устройство для подсветки имеет типичный переходный ток 20mA, типичное напряжение впереди 12,8 В, и типичное потребление мощности заднего освещения 256 мВт, с рабочим временем 20000 часов (когда яркость снижается до 50% исходной яркости).имеет широкие углы обзора (θT), θB, θL, θR - все типичные 80 градусов при CR ≥ 10), контрастное соотношение (CR) от 1000 до 1500 при θ=0°, время отклика (T_ON и T_OFF) типичное 25 ms при 25 °C, однородность (U) типичная 80%,типичный NTSC 59%, и светимость (L) типичная 300 CD/m2.

The YVO037VG-C01 LCD module boasts excellent environmental adaptability—with a wide operating temperature range of -20°C to 70°C and a storage temperature range of -30°C to 80°C—ensuring stable performance even in harsh temperature conditions and making it suitable for diverse working scenarios; для обеспечения долгосрочной надежности он также прошел ряд строгих испытаний надежности, включая 96-часовые испытания на высокую температуру (80°C) и низкую температуру (-30°C),96-часовые испытания при высокой температуре (70°C) и низкой температуре (-20°C), 96-часовая работа при 60°C/90% влажности, 10 циклов теплового удара (переменные между -20±2°C, 25°C и 70±2°C) и испытания ESD при напряжении ±2кВ (330Ω, 150pF воздушный разряд, 10 раз).После этих испытаний, когда образец хранится при комнатной температуре в течение 4 часов, он должен быть свободен от дефектов: пузырьков воздуха на ЖК-дисплее, утечки уплотнения, отсутствия отображения, отсутствующих сегментов, трещин стекла,и текущий IDD, который в два раза выше исходного значения.

Это...YVO037VG-C01предлагает множество вариантов настройки для удовлетворения различных потребностей приложений:

Проектирование FPC:Гибкая компоновка и тип разъема могут быть настроены в соответствии с требованиями системы.

Стекло покрытия:Размер, толщина, форма и печать поверхности (логотип, рисунок) могут быть настроены.

Яркость:Регулируется от 200 до 1000 нит для использования в помещении или на улице.

Опции касания:С емкостным касанием или без него, доступен индивидуальный управляющий IC.

Обработка поверхности:AF (Anti-Fingerprint), AG (Anti-Glare) или закаленное стекло для долговечности.
