2.7 Zoll IPS Quadrat LCD-Display 360*360 Auflösung Display RGB-Schnittstellen-Display
  • Name
  • Name
  • Name
  • Name

2.7 Zoll IPS Quadrat LCD-Display 360*360 Auflösung Display RGB-Schnittstellen-Display

MOQ: 500
Preis: 8.78-11.58/pc
Standard Packaging: 30pcs/box
Delivery Period: 14-30 Tage
Zahlungs-Methode: , T/T, D/P, D/A, Western Union
Supply Capacity: 5000/Monat
Ausführliche Information
Produkt-Beschreibung
Bewertungen & Rezensionen
Ausführliche Information
Herkunftsort
Guangdong, China
Markenname
YZY
Zertifizierung
RoHS/CE/CB
Modellnummer
YVO0270HHR-C01
Dokumentieren
YVO0270HHR-C01.pdf
Hervorheben:

2.7 Zoll IPS-Quadrat-LCD-Display

,

RGB-Display mit einer Auflösung von 360 x 360

,

quadratisches LCD-Display mit RGB-Schnittstelle

Produkt-Beschreibung
2.73 Zoll IPS-LCD-Display mit 320*320 Auflösung 3SPI+18RGB-Schnittstelle
Auflösung 320×320 Quadrat3SPI+18RGB Dual-Schnittstelle620 Cd/m2 Leuchtkraft-20 °C ~ +70 °C Betriebstemperatur80/85° Vollblickwinkel262K FarbdisplayILI9488 Fahrer-ICRoHS-konform
Produktmerkmale

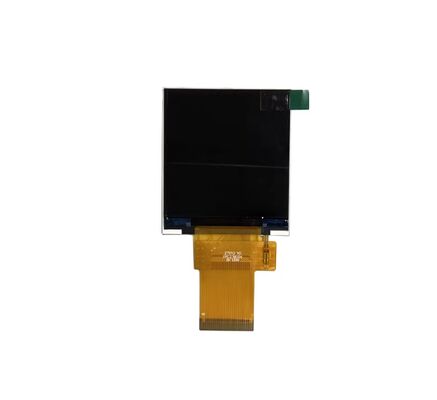

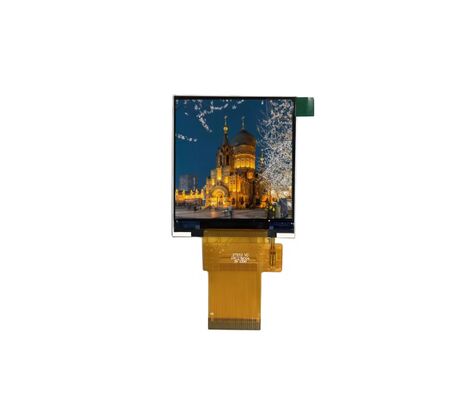

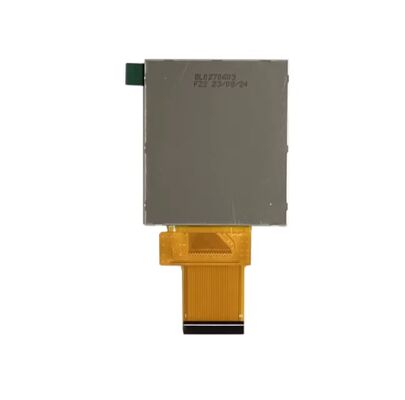

Dies ist ein 2,73 Zoll großes quadratisches TFT-LCD-Modul, das von Shenzhen YZY Technology Co., Ltd. entwickelt wurde. Es besteht aus einem TFT-LCD-Panel, einem ILI9488-Treiber-IC, FPC und einer weißen LED-Hintergrundbeleuchtungseinheit,mit einer Auflösung von 320×320 Quadratpixeln und einem Farbdisplay von 262K, die eine empfindliche und lebendige visuelle Ausgabe für quadratische Anzeigenszenarien gewährleistet.Es bietet 80/85° Vollrichtungsschauwinkel (θT/θB/θL/θR), so dass Benutzer aus jeder Perspektive konsistente und klare Anzeigeeffekte erhalten.für die industrielle Kontrolle geeignetDie weiße LED-Hintergrundbeleuchtung erzielt eine hohe Leuchtdichte von 620 Cd/m2, was eine gute Sichtbarkeit in verschiedenen Lichtumgebungen gewährleistet..Dieses Produkt ist vollständig RoHS-konform und erfüllt die internationalen Umweltschutzanforderungen mit einem breiten Betriebstemperaturbereich von -20 °C ~ +70 °C und einem Lagertemperaturbereich von -30 °C ~ +80 °C,Es kann sich an verschiedene raue Arbeits- und Lagerumgebungen in der Industrie und im Freien anpassen und hat strenge Umwelt- und Zuverlässigkeitsprüfungen bestanden, um eine stabile Leistung zu gewährleisten.
Erzeugnis 2.73 Zoll Quadrat TFT-LCD-Modul Modulnummer Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Entschließung 320 (RGB) × 320 Pixel Mit/ohne Touchscreen Nicht erlaubt
Helle 620 Cd/m2 (Typ.) Umriss der Abmessungen 53.54 ((H) × 58,74 ((V) × 2,5 ((D) mm
Sichtrichtung IPS 80/85° Vollsicht Aktivbereich (AA) 48.96×48.96mm
Schnittstelle 3SPI+18RGB Dual-Schnittstelle Betriebs-Temp. -20 ~ +70 °C
Hintergrundbeleuchtung Weiße LED (6LED Parallel) Speichertemperatur. -30 ~ +80 °C
Treiber-IC ILI9488 Pixel Pitch 0.153*RGB*0.153mm
Anzeigemodus Normalerweise schwarz Pixel-Anordnung RGB-Streifen
Farbtiefe 262K Farben Kontrastverhältnis 800 bis 1000:1 (typisch)
Ausgesucht 2.73 Zoll Quadrat IPS LCD, Auflösung 320×320, ILI9488 Treiber, 3SPI+18RGB Schnittstelle, 620Cd/m2 Leuchtkraft, RoHS-konform

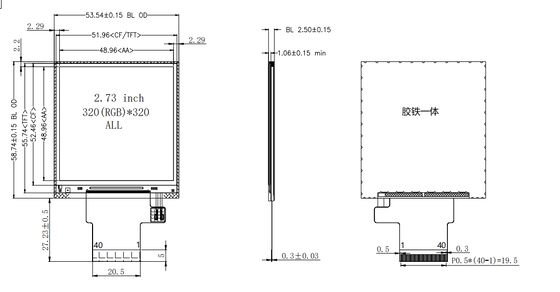

Technische Zeichnung

Bei einer Umgebungstemperatur von Ta=25°C beträgt die analoge Stromversorgung (VCI) 3,3 V mit einem empfohlenen Betriebsbereich von 2,5 V bis 3,3 V.und die digitale Versorgungsspannung (IOVCC) beträgt typischerweise 1.8V (1.65V~1.95V). Der digitale Versorgungsstrom (IIOVCC) beträgt typischerweise 20mA (maximal 35mA) und der analoge Versorgungsstrom (IVCI) beträgt typischerweise 35mA (maximal 50mA) unter dem Farbbalkenmuster mit VCI=3.3V.Das Eingangssignal niedriges Niveau (VIL) beträgt 0~0Das Modul kann stabil im Temperaturbereich von -20,0°C bis 70,0°C betrieben und in -30,0°C bis 80,0°C gelagert werden.mit einer Betriebs- und Lagerfeuchtigkeit von 10% bis 90% RH ohne KondensationDie Hintergrundbeleuchtungsanlage verfügt über 6 parallele weiße LEDs mit einem typischen Vorwärtsstrom (IF) von 120 mA und einer Vorwärtsspannung (VF) von 3,2 V (2,8 V~3,3 V).der Hintergrundlichtverbrauch beträgt 384mW (336mW~396mW) und die LED-Betriebsdauer beträgt bis zu 20000 Stunden (Helligkeit bis zu 50% der ursprünglichen)Darüber hinaus verfügt das Modul über eine schnelle Reaktionszeit (typischerweise 35 ms) und ein hohes Kontrastverhältnis, wodurch ein reibungsloses dynamisches Display-Effekt gewährleistet wird.
Diese verfügt über eine 3SPI+18RGB-Doppelschnittstelle mit einer DCLK-Frequenz von 15 MHz (12MHz~20MHz) für flexible Datenübertragungsoptionen, die für verschiedene Hoststeuerungssysteme geeignet sind.Die Neustartzeit erfordert eine minimale Neustart-Impulsdauer (tRW) von 10us, um einen zuverlässigen Modulstart und -reset sicherzustellen.Die unkontrollierte Schaltschutzfunktion des ILI9488 Treiber-IC kann die Anzeige innerhalb von 1 Sekunde zum Leerlicht zwingen, um eine abnormale Anzeige zu vermeiden und das Modul und die Gastgeräte zu schützenDas Modul hat strenge Umwelt- und Zuverlässigkeitsprüfungen bestehen lassen, einschließlich Lagerung bei hohen/niedrigen Temperaturen (80°C/-30°C für 120 Stunden), Betrieb bei hohen/niedrigen Temperaturen (70°C/-20°C für 120 Stunden),Betrieb bei hoher Temperatur und Luftfeuchtigkeit (60°C/90% RH für 96 Stunden)Es ist wichtig zu beachten, dass das Modul die absoluten Höchstwerte (VCI: -0,3V~+3,3V, IOVCC: -0,3V~+2.) nicht überschreiten darf.5V) zur Vermeidung dauerhafter SchädenEin stabiler Vorwärtsstrom sollte für die Hintergrundleuchte eingespeist werden, um die Lebensdauer zu gewährleisten, und hoher Strom, hohe Temperatur und Feuchtigkeit verringern die Lebensdauer der LED.Bei der Handhabung des Moduls muss die Erdung gewährleistet sein, um eine Verletzung der Schaltung und der Anzeigetafel durch statischen Strom zu verhindern..2.7 Zoll IPS Quadrat LCD-Display 360*360 Auflösung Display RGB-Schnittstellen-Display 0

PIN-Definition
PIN-Nummer Symbol Beschreibung
1 LEDA LED-Anode
2 LEDK LED-Kathode
3 LEDK LED-Kathode
4 GND Boden
5 VCI Analog-LCD-Stromversorgung (3.3V)
6 Zurücksetzen Wiederherstellungssignal
7 NC Nicht verbunden
8 NC Nicht verbunden
9 SDA SPI-Datensignal
10 SCK SPI-Uhrsignal
11 CS SPI Chip-Selektionssignal
12 PCLK RGB-Punkt-Uhrsignal
13 DE RGB-Daten aktivieren
14 VSYNC RGB-Rahmen-Synchronisierungssignal
15 HSYNC RGB-Liniensynchronisationssignal
16 bis 33 DB0-DB17 RGB-Daten ((B2-B7, G2-G7, R2-R7)
34 GND Boden
35 bis 39 NC Nicht verbunden
40 GND Boden
Szenario für die Anwendung des Produkts

Das 2,73 Zoll große quadratische IPS-LCD-Modul mit einer Auflösung von 320×320 Quadratmeter, hoher Leuchtkraft von 620 Cd/m2, hohem Kontrastverhältnis von 800~1000:1, 3SPI+18RGB-Dual-Interface,ILI9488 Treiber-IC und ein breiter Betriebstemperaturbereich von -20°C bis +70°C, ist in verschiedenen professionellen quadratischen Anzeigenszenarien weit verbreitet: es dient als Kernbildschirm für industrielle Steuerung kleine quadratische Platten (wie Mini-PLC-Bedienungsplatten,Industrielle Sensor-Datenmonitore und intelligente Zähler-Displays) zur Anzeige von Echtzeitparametern wie Temperatur, Druck und Leistung, mit dem IPS-Full-View-Winkel für die Zusammenarbeit von mehreren Personen in Industrieanlagen und einer hohen Helligkeit von 620 Cd/m2 für eine klare Anzeige unter Werkstattbeleuchtung;es wird in tragbaren intelligenten Geräten (wie handgeführten kleinen quadratischen POS-Bildschirmen, Mini-Industrie-Detektoren und tragbaren kleinen medizinischen Displays) zur Darstellung von Prüfdaten und Betriebsmenüs verwendet,mit seiner kompakten Größe (53.54×58.74×2.5mm) und eine dünne Dicke, die perfekt zum kompakten Gehäuse von tragbaren Geräten passt; es funktioniert als Display für kleine quadratische Steuerungen für intelligente Häuser (z. B.Mini-Klimaanlagen und Smart-Lock-Displays) zum Anzeigen des Gerätestatus und der Betriebsoptionen, mit seiner stabilen elektrischen Leistung und langlebigen weißen LED-Hintergrundbeleuchtung, die einen zuverlässigen täglichen Gebrauch gewährleistet.,tragbare Navigationssignale und Außensensensordisplays) zur Anzeige von Umweltdaten,mit seiner hohen Temperaturbeständigkeit und Feuchteanpassung an komplexe Veränderungen in der Außenumgebung, und RoHS-Konformität, die den Umweltschutzanforderungen für Verbraucher- und Industrieelektronik entspricht.Das 3SPI+18RGB Dual-Interface-Design macht das Modul mit den meisten gängigen Steuerchips kompatibel, wodurch die Entwicklungs- und Abgleichschwierigkeiten für die Gerätehersteller verringert werden,und die quadratische Auflösung 320×320 ist die optimale Wahl für verschiedene quadratische Anwendungsszenarien, die eine empfindliche und klare Bildleistung erfordern.


Anpassungsmöglichkeiten

Es bietet mehrere professionelle Anpassungsmöglichkeiten, um den unterschiedlichen Anwendungsbedürfnissen von Kunden gerecht zu werden:

FPC-Konstruktion:Anpassbares FPC-Layout, Länge und Anschlusstyp, um den Anforderungen an die Installation des Hostsystems zu entsprechen.

Hintergrundlicht Helligkeit:Einstellbare Leuchtstärke von 300 bis 1000 Cd/m2 für Innen- oder Außeneinrichtungen mit geringer Helligkeit.

Abdeckungsglas:Anpassbare Abdecklinsengröße, Dicke, Oberflächenhärte und Druck (Logo, Muster, Maske) für unterschiedliche Schutz- und Erscheinungsbedürfnisse.

Berührungsfunktion:Optional ein kapazitiver/resistiver Touchscreen mit individuell angepasstem Touch-IC und Touch-Struktur, um eine interaktive Bedienfunktion hinzuzufügen.

Optimierung der Schnittstelle:Anpassbares Design einer einzigen SPI/RGB-Schnittstelle und Anpassung des Pins an den Host-Steuerkreis des Kunden.

Anpassung an die UmweltStärkte Umweltschutzkonstruktion für spezielle industrielle Szenarien mit sehr hohen/niedrigen Temperaturen und hoher Luftfeuchtigkeit.
