| Markenbezeichnung: | YZY |
| Modellnummer: | YVT0970NPM-S1 |
| MOQ: | 500 |
| Preis: | $16.37-20.47/pieces |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 10000 Stück |

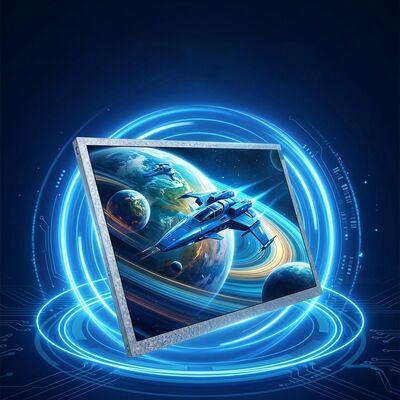

YZY 9,7 Zoll TFT-LCD-Modul 768×1024 XGA MIPI-Schnittstelle 400 Nits 900:1 Kontrast Kapazitiver Touchscreen Weitblick Porträt Industrieanzeige (YVT0970NPM-S1)
|
YVT0970NPM-S1 ?? 9,7 Zoll 768×1024 XGA MIPI TFT-LCD-Modul mit kapazitivem Touch (Portrait)
|
|
|
Parameter
|
Wert
|
|
Kundenmodell Nr.
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
Modul Nr. / Teilnummer
|
Die Ausrüstung wird von der Abteilung für Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt, Luftfahrt.
|
|
LCD-Typ
|
a-Si TFT-LCD, übertragbar, normalerweise schwarz
|
|
Anzeigegröße
|
90,7 Zoll diagonal
|
|
Entschließung
|
768 × 1024 Punkte (768×RGB×1024, XGA, Porträt)
|
|
Anzeigen von Farben
|
16.7M (24-Bit RGB)
|
|
Pixelkonfiguration
|
RGB-Streifen
|
|
Pixel Pitch
|
0.192 × 0,192 mm
|
|
Aktivfläche (W × H)
|
147.46 × 196,61 mm
|
|
Umriss (W × H × T)
|
164.2 × 210,2 × 5,0 mm (mit CTP)
|
|
Lichtvermögen (Typ.)
|
400 cd/m2 (Nits)
|
|
Kontrastverhältnis (Typ.)
|
900: 1
|
|
Einheitlichkeit der Leuchtkraft (Min./Typ)
|
75% / 80%
|
|
Blickwinkel (Cr≥10)
|
80° in alle Richtungen (links/rechts/oben/unten, alle Uhrzeiten)
|
|
Reaktionszeit (Typ/Maximum)
|
30 ms / 35 ms (Tr+Tf)
|
|
Farbspektrum
|
700,8% (Typisch), 65,8% (Min.)
|
|
Schnittstellentyp
|
MIPI DSI 4-Lane (D-PHY), 30-Pin-FPC
|
|
Berührungsunterstützung
|
Ein integriertes kapazitives Touch-Panel (CTP)
|
|
Logische Stromversorgung (VDD)
|
1.8V (Typ.)
|
|
Analogstromversorgung (AVDD)
|
10.2V (typisch), 9,6V bis 13,5V
|
|
Schaltungsspannung (VGH)
|
VGH 16,5V (Typ.), VGL -15V (Typ.)
|
|
Typ der Hintergrundbeleuchtung
|
42 Stück weiße LED (6-Serie × 7-parallel)
|
|
Hintergrundlichtspannung (Typ.)
|
18V
|
|
Hintergrundlichtstrom (Typ.)
|
140 mA (20 mA pro String)
|
|
Lebensdauer der LED
|
30,000 Stunden (Min.)
|
|
Betriebstemperatur
|
-20 °C ~ +70 °C
|
|
Speichertemperatur
|
-30 °C ~ +80 °C
|
|
Sichtrichtung
|
Alle Uhr (KOSTENLOS, großer Blickwinkel)
|
|
Orientierung
|
Porträt (768 W × 1024 H)
|
|
Einhaltung der Vorschriften
|
RoHS
|
|
Häufig gestellte Fragen (FAQ)
|
|
F1: Wie lange dauert die Vorlaufzeit für das 9,7-Zoll-LCD-Modul YVT0970NPM-S1 768×1024 TFT?
A: Standardproben versenden innerhalb von 3-5 Werktagen. Massenbestellungen dauern in der Regel 15-25 Werktage, abhängig von der Menge und den Anpassungsanforderungen. |
|
F2: Wie ist die Auflösung und Helligkeit dieses 9,7 Zoll großen TFT-LCD-Displays?
A: Dieses YVT0970NPM-S1-Modul verfügt über eine Auflösung von 768×1024 XGA in Porträtrichtung und eine typische Helligkeit von 400 Nits mit einem Kontrastverhältnis von 900:1 und einem 80° breiten Blickwinkel.die Bereitstellung klarer Visualisierungen für die industrielle Steuerung, HMI, Kiosk und eingebettete Display-Anwendungen. |
|
F3: Welche Schnittstelle verwendet dieses 9,7-Zoll-TFT-LCD-Modul?
A: Dieses Modul verwendet eine MIPI DSI 4-spurige Schnittstelle (D-PHY) auf einem 30-Pin-FPC-Anschluss und unterstützt die Hochgeschwindigkeitsserie-Datenübertragung mit 4 Datenspuren und 1 Uhrspur.Raspberry Pi, und eingebettete Prozessoren, die MIPI DSI-Ausgabe unterstützen. |
|
F4: Unterstützt dieses 768×1024 TFT-Display einen Touchscreen?
A: Ja! Dieses Modul ist mit einem integrierten kapazitiven Touch-Panel (CTP) ausgestattet, das Multi-Touch-Gesten für intuitive Benutzerinteraktion unterstützt.und industrielle Steuerungsanwendungen, die eine Berührungsanwendung erfordern. |
|
F5: Was sind die Spezifikationen für die Hintergrundbeleuchtung dieses 9,7 Zoll großen Moduls?
A: Die Hintergrundbeleuchtung besteht aus 42 weißen LEDs, die in einer 6-reihe × 7-parallelen Konfiguration angeordnet sind. Die typische Hintergrundbeleuchtungsspannung beträgt 18 V und der Strom 140 mA (20 mA pro String). Die LED-Lebensdauer beträgt mindestens 30,000 StundenEs wird empfohlen, einen konstanten Strom-LED-Treiber zu installieren. |
|
F6: Welche Stromversorgungen werden für dieses Modul benötigt?
A: Dieses Modul benötigt VDD 1.8V (digital) und AVDD 10.2V (analog).Bitte beachten Sie, dass die digitale Zufuhr 1.8V, nicht 3.3V. Wir bieten Anwendungsschaltkreisleitungen und Referenzdesigns. |
|
F7: Für welche Anwendungen ist dieses 9,7 Zoll 768×1024 TFT LCD geeignet?
A: Ideal für industrielle Steuerungen, HMI, Smart Home-Geräte, medizinische Geräte, POS-Terminals, Kioske, Automaten, IoT-Geräte, Tablet-Stil eingebettete Systeme und Anwendungen, die eine 9.7-Zoll-Portrait-MIPI-Schnittstellen-Display mit kapazitiver Berührung und 768×1024 XGA-Auflösung. |
|
F8: Bieten Sie Anpassungen an und wie lautet die Garantie?
A: Ja. Wir unterstützen kundenspezifische Helligkeit, FPC-Kabellänge und -form, Hintergrundlichtspannung, Betrachtungsrichtung, Touchpanelkonfiguration und Abdeckglas (AG/AR/AF). MOQ gilt für kundenspezifische Versionen.Alle Module sind mit einer 12-monatigen Garantie und lebenslangem technischen Support ausgestattet.. |
