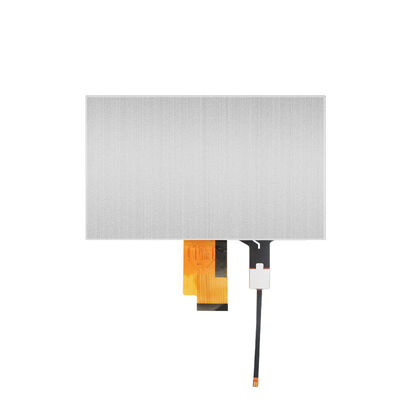

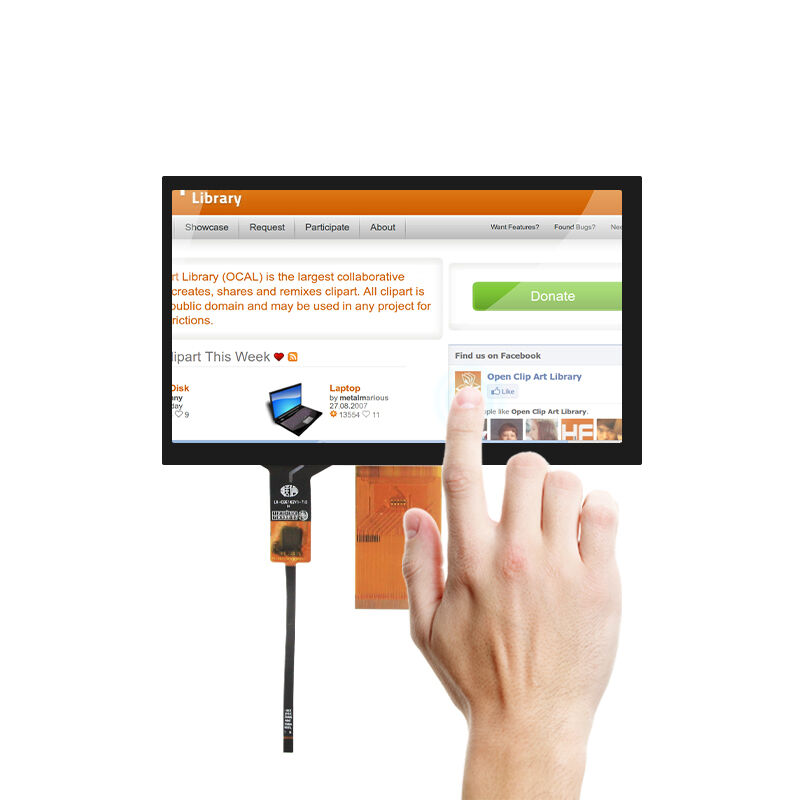

Display LCD IPS da 7,0 pollici, risoluzione 1024*600, display TFT LVDS
  • Nome
  • Nome

Display LCD IPS da 7,0 pollici, risoluzione 1024*600, display TFT LVDS

MOQ: 500
Prezzo: 11.09-15.13/pc
standard packaging: 30pcs/box
Delivery period: 14-30 giorni
Metodo di pagamento: , T/T, D/P, D/A, Western Union
Supply Capacity: 5000/mese
Informazione dettagliata
Descrizione di prodotto
Informazione dettagliata
Luogo di origine
Guangdong, Cina
Marca
YZY
Certificazione
RoHS/CE/CB
Numero di modello
YVT070WSVL-H01
Documento
YVT070WSVL-H01.pdf
Evidenziare:

Display LCD IPS da 7

,

0 pollici

,

Display LCD IPS 1024*600

Descrizione di prodotto
Display LCD IPS da 7,0 pollici con risoluzione 1024*600 e interfaccia LVDS
Panoramica del prodotto

YVT070WSVL-H01 è un modulo TFT-LCD TN da 7,0 pollici ad alte prestazioni con risoluzione 1024*600, interfaccia LVDS ed eccellenti prestazioni cromatiche con supporto per 16,7 milioni di colori. Progettato per applicazioni industriali e commerciali, questo modulo display offre un output visivo chiaro e stabile in vari ambienti.

Caratteristiche principali
  • LCD TFT TN da 7,0 pollici con risoluzione 1024*600
  • Interfaccia LVDS per una trasmissione dati veloce e stabile
  • Luminanza tipica di 280 CD/m² con rapporto di contrasto 600:1
  • Angolo di visione in tutte le direzioni
  • Temperatura operativa: da -10 ℃ a +50 ℃
  • Conformità RoHS e assenza di alogeni
  • Trattamento superficiale antiriflesso
  • Retroilluminazione a LED bianca (27 pezzi)
Specifiche tecniche
Prodotto Modulo LCD TFT TN da 7,0 pollici
Numero del modulo YVT070WSVL-H01
Risoluzione 1024*600 pixel
Modalità di visualizzazione Normalmente bianco
Luminosità 280 CD/m² (tip.)
Dimensioni del contorno 165,00(L)*100,00(A)*5,27(P)mm
Zona attiva 153,60(A)*90,00(V)mm
Interfaccia Interfaccia LVDS
Temperatura operativa -10~+50°C
Temperatura di conservazione -20~+60°C
Retroilluminazione LED bianco (27 pezzi)
Disegno tecnico
Display LCD IPS da 7,0 pollici, risoluzione 1024*600, display TFT LVDS 0
Definizione PIN
SPILLO Simbolo Descrizione
1 VCOM Voltaggio comune
2 VDD Potenza digitale
3 VDD Potenza digitale
4 NC Non connettersi
5 RESET Pin di ripristino globale (Ingresso, I). Attivo basso per entrare nello stato di ripristino; suggerire il collegamento con il circuito di reset RC (R=10KΩ, C=0,1μF) per stabilità, normalmente tirare alto
6 STBYB Pin modalità standby (Ingresso, I). STBYB="1": funzionamento normale; STBYB="0": controllo del tempo e driver della sorgente disattivati, tutte le uscite Z alta; normalmente tira in alto
7 GND Terra
8 RXIN0- Ingressi dati differenziali LVDS negativi
9 RXIN0+ Ingressi dati differenziali LVDS positivi
10 GND Terra
11 RXIN1- Ingressi dati differenziali LVDS negativi
12 RXIN1+ Ingressi dati differenziali LVDS positivi
13 GND Terra
14 RXIN2- Ingressi dati differenziali LVDS negativi
15 RXIN2+ Ingressi dati differenziali LVDS positivi
16 GND Terra
17 RXCLKIN- Ingressi clock differenziali LVDS negativi
18 RXCLKIN+ Ingressi clock differenziali LVDS positivi
19 GND Terra
20 RXIN3- Ingressi dati differenziali LVDS negativi
21 RXIN3+ Ingressi dati differenziali LVDS positivi
22 GND Terra
23 NC Non connettersi
24 NC Non connettersi
25 GND Terra
26 NC Non connettersi
27 DIMO Uscita del segnale del controller CABC retroilluminato
28 SEL Selezione modalità 6bit/8bit (Ingresso, I). H: 6bit; L: 8bit
29 AVDD Alimentazione per circuito analogico
30 GND Terra
31 GUIDATO- Catodo del LED
32 GUIDATO- Catodo del LED
33 L/R Inversione orizzontale (Ingresso, I). L/R="0": direzione di scansione da destra a sinistra; L/R="1": direzione di scansione da sinistra a destra
34 U/D Inversione verticale (Ingresso, I). U/D="0": direzione di scansione dall'alto verso il basso; U/D="1": direzione di scansione dal basso verso l'alto
35 VGL Potenza negativa per TFT
36 GND Terra
37 GND Terra
38 VGH Potenza positiva per TFT
39 LED+ Anodo LED
40 LED+ Anodo LED
Scenari applicativi

Il modulo LCD YVT070WSVL-H01 è ideale per varie applicazioni industriali e commerciali:

  • Terminali di controllo industriale (pannelli operativi PLC, monitor di stato delle apparecchiature)
  • Pannelli di controllo per la casa intelligente (HVAC, controller di illuminazione)
  • Espositori portatili per apparecchiature mediche
  • Terminali commerciali (sistemi POS, chioschi self-service)
Opzioni di personalizzazione

YVT070WSVL-H01 offre molteplici opzioni di personalizzazione per soddisfare requisiti applicativi specifici:

  • Progettazione dell'FPC:Layout flessibile e regolazioni del tipo di connettore
  • Vetro di copertura:Dimensioni, spessore, forma e stampa della superficie personalizzati
  • Luminosità:Regolabile da 200-1000 nit per vari ambienti
  • Tocca Opzioni:Touch capacitivo disponibile con driver IC personalizzato
Etichette:

schermo touchscreen LCD,

Display tattile TFT,

Display TFT personalizzato
