Tela E-paper de 2,66 polegadas, resolução 152*296, 24 pinos, baixo consumo de energia, E-Ink

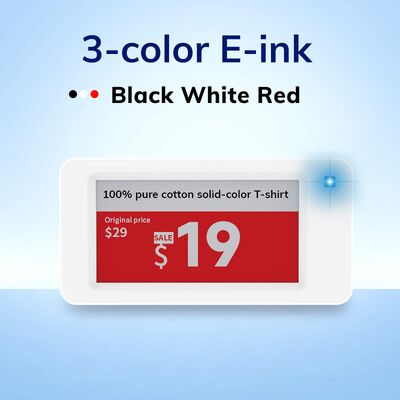

O módulo de exibição E-PAPER YE0266A202 se destaca em cenários ultracompactos com sua tela de 3 cores e design leve. Como mostrado nas imagens, ele pode apresentar vividamente informações codificadas por cores—vermelho para promoções, preto para nomes de produtos e branco para fundo—tornando-o ideal para etiquetas eletrônicas de prateleira mini, wearables inteligentes e terminais portáteis. Sua resolução de 125 DPI e pixels retangulares (0,202×0,203mm) garantem textos e gráficos nítidos, mesmo fontes pequenas (8pt) permanecem legíveis. A superfície anti-reflexo com revestimento duro elimina o brilho sob luz solar direta, mantendo a legibilidade em lojas de varejo, armazéns de logística ou quiosques externos. Com um design ultrafino (0,9 mm) e leve (4,77g), ele se encaixa perfeitamente em dispositivos com espaço limitado, enquanto o baixo consumo de energia (≤3μA em sono profundo) garante longa duração da bateria sem substituições frequentes.

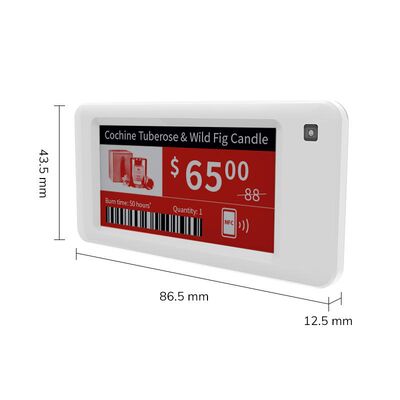

O módulo de exibição E-PAPER YE0266A202 tem uma ampla gama de aplicações em vários setores. No varejo, ele serve como etiquetas eletrônicas de prateleira mini para produtos de pequeno porte (por exemplo, cosméticos, artigos de papelaria), usando a tela de 3 cores para destacar itens promocionais (vermelho), novidades (fundo branco com texto preto) e produtos regulares (texto preto em branco)—permitindo que os clientes identifiquem rapidamente as informações-chave. Seu baixo consumo de energia (≤3μA em sono profundo) elimina substituições frequentes de bateria, reduzindo os custos de manutenção do varejo. Em logística e armazenamento, ele funciona como etiquetas de carga compactas, exibindo conhecimentos de embarque, detalhes de destino e status de inventário com alertas codificados por cores (por exemplo, vermelho para remessas urgentes), enquanto resiste a temperaturas de transporte de -25~60℃ por até 10 dias. Em wearables inteligentes e dispositivos portáteis, seu design ultrafino e leve se encaixa em rastreadores de fitness, placas de identificação inteligentes e terminais portáteis, servindo como uma tela de informações de baixa potência. Além disso, no controle industrial, ele funciona como pequenos monitores de status de equipamentos, usando a codificação por cores para indicar estados normais (branco), aviso (vermelho) e falha (preto)—suportando modos paisagem/retrato para se adaptar a diferentes layouts de dispositivos. Com conformidade ROHS2.0+HF+REACH e testes de confiabilidade rigorosos, ele atende aos requisitos ambientais e de uso a longo prazo em diversos cenários.

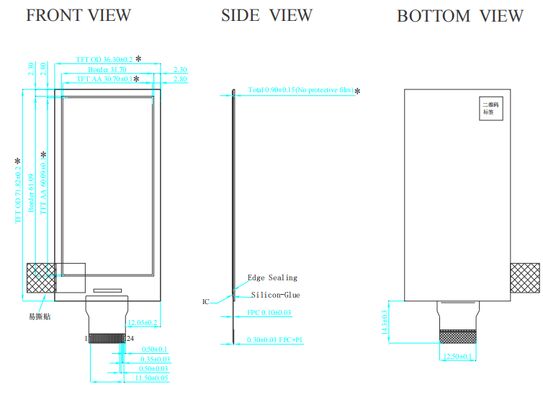

O YE0266A202 suporta exibição completa em 3 cores Preto/Branco/Vermelho, com desempenho de cores preciso: estado vermelho L*=25~29 (a*=40 típico), estado branco L*=64~65 e estado preto L*=11~14. Isso permite a classificação de informações codificadas por cores, ideal para promoções de varejo, alertas de logística e monitoramento do status do equipamento. Sua dimensão de contorno ultracompacta (36,3×71,82×0,9mm) e design leve (4,77±0,5g) se encaixam em pequenos dispositivos como etiquetas eletrônicas de prateleira mini e wearables inteligentes. A resolução de 152×296 (125 DPI) e pixels retangulares (0,202×0,203mm) garantem textos e gráficos nítidos—mesmo fontes pequenas (8pt) permanecem legíveis. O modo reflexivo puro e a alta refletância branca proporcionam uma experiência visual semelhante ao papel, enquanto a superfície anti-reflexo com revestimento duro reduz o brilho sob luz solar direta, mantendo a legibilidade em ambientes externos ou internos brilhantes. Com um ângulo de visão ultra amplo, não há desvio de cor/brilho de nenhuma direção, suportando visualização por várias pessoas.

Com base na tecnologia de exibição biestável, o módulo só consome energia durante a atualização da tela—o consumo de energia do painel é de 70 mAs (máx. a 25℃), enquanto a corrente em modo de sono profundo é ≤3μA. Quando emparelhado com uma bateria de lítio padrão, as etiquetas eletrônicas de prateleira atualizadas uma vez por dia podem operar por mais de 12 meses sem substituição. O booster no chip integrado gera tensões de acionamento VCOM, Gate (VGH/VGL) e Source (VSH1/VSH2/VSL) internamente, reduzindo a complexidade do circuito externo e otimizando a eficiência energética. Ele também suporta detecção de baixa tensão (LVD) para monitorar o status da bateria (VCC: 2,4~3,6V) e detecção de pronto para alta tensão para evitar operação anormal devido a tensões de acionamento insuficientes, garantindo desempenho estável em ambientes com flutuações de energia. O sensor de temperatura interno (interface I2C) permite o monitoramento da temperatura em tempo real e o ajuste da forma de onda, mantendo a estabilidade da tela sob flutuações de temperatura (0~40℃).

O YE0266A202 apresenta excelente adaptabilidade ambiental: operando a 0~40℃ (45~70%UR) e suportando temperaturas de transporte/armazenamento de -25~60℃ (máx. 10 dias acima de 40℃). Ele passou por testes de confiabilidade rigorosos, incluindo operação de alta temperatura (40℃) e baixa temperatura (0℃) por 240 horas, 50 ciclos de temperatura (-25℃~60℃), operação de alta temperatura e alta umidade (40℃, 90%UR) por 168 horas e testes ESD (contato ±2KV/ar ±8KV)—garantindo que não haja falhas funcionais ou defeitos de aparência. A tela com revestimento duro é resistente a arranhões e impressões digitais, enquanto a conformidade ROHS2.0+HF+REACH atende aos padrões ambientais globais, tornando-a adequada para mercados internacionais. Com uma vida útil projetada de 5 anos (sob uso normal: 25℃/60%UR, atualizado uma vez por dia), ele atende aos requisitos de uso a longo prazo nos campos industrial, varejo e logística.

O módulo suporta interfaces SPI de 3 fios/4 fios (selecionáveis através do pino BS) e I2C para sensores de temperatura internos, compatível com a maioria dos microcontroladores, PLCs e sistemas embarcados—nenhum desenvolvimento de driver complexo é necessário. O CI driver SSD1680 garante processamento de sinal e controle de exibição estáveis, enquanto o espaço OTP de 10 bytes armazena a identificação do módulo (por exemplo, lote de produção, número de série) para fácil gerenciamento e rastreabilidade do dispositivo. O soquete ZIF de 24 pinos de 0,5 mm e o design de adesivo fácil de rasgar garantem uma instalação segura e conveniente, enquanto o suporte para os modos paisagem/retrato se adapta a diferentes layouts de dispositivos. Além disso, ele oferece personalizações como comprimento FPC, processamento de vidro de cobertura e parâmetros de forma de onda para atender às necessidades específicas da aplicação—como ajustar a tensão VCOM (programada por OTP) para contraste otimizado em diferentes cenários.
