Tela E-paper de 4,2 polegadas, resolução 400×300, preto, branco, vermelho e amarelo, 4 cores, E Ink

produtos

Tipo exposição da barra do LCD

Tela E-paper de 4,2 polegadas, resolução 400×300, preto, branco, vermelho e amarelo, 4 cores, E Ink

MOQ:	600
Preço:	8.66-12.63/pc
standard packaging:	35 unidades/caixa
Delivery period:	14-30 dias
Método do pagamento:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Cantão, China

Marca

Certificação

RoHS/CE/CB

Número do modelo

YE042A203

Documento

Destacar:

4Display de papel de 2 polegadas

Tela E-paper 400×300

Tela E Ink de 4 cores

Descrição do produto

4.2 polegadas E-paper Display 400×300 Resolução Preto/Branco/Vermelho/Amarela 4 cores E-Ink Screen

(Modelo: YE042A203)

Características do produto

◊ Display de 400×300 pixels (119 DPI, passo de pixels 0,212×0,212mm)

◊Capacidades de exibição completa em 4 cores (preto/branco/vermelho/amarelo)

◊Alto contraste e alta reflectância (L* branco = 63~65, L* preto = 9~14, L* vermelho = 25~28, L* amarelo = 55~62)

◊Modo de reflexo puro e ângulo de visão ultra amplo

◊Consumo de energia ultra-baixo (≤3μA de sono profundo, 240mA de potência máxima de atualização)

◊Display bi-estável e faixa de temperatura comercial (0~40°C)

◊Superfície antiglare de revestimento duro e RAM de exibição no chip

◊Interface SPI de 3 fios/4 fios (ponto BS selecionável), sensor de temperatura interno

◊Reforço/regulador no chip e compatível com a ROHS2.0+HF+REACH

O YE042A203 é um Display Electrophoretic Matrix ativo (AMEPD) otimizado para cenários de classificação de cores de vários níveis de grande porte.6 mm) com 400×300 pixels (0.212×0.212mm pitch de pixel quadrado, 119 DPI), com suporte a um ecrã de 4 cores preto/branco/vermelho/amarelo, ideal para categorização precisa de informações em roldas eletrônicas.O módulo integra um driver IC SSD2683 de alto desempenho, incluindo buffer de gate, buffer de fonte, controle de tempo, oscilador, conversor DC-DC, SRAM e LUT, garantindo um desempenho estável.15 mm (sem filme de mascaramento) e peso de 15±0.5g, se encaixa perfeitamente em dispositivos como grandes etiquetas eletrônicas, etiquetas de logística e terminais de controle industrial.A superfície de revestimento duro e o modo de reflexo puro eliminam o brilho sob luz forte, enquanto a tecnologia bi-estável assegura um consumo de energia ultra-baixo somente através da corrente de captação durante as atualizações do ecrã.

Tipo	Papel eletrónico	Método de atualização da tela	Refrescar completamente
Resolução	400×300 (119 DPI)	Local de origem	Shenzhen, China
Nome da marca	Tecnologia Yingzhanying	Dimensões de contorno	91.00(H) × 77.00(V) × 1.15(D) mm
Tipo de fornecedor	Todos (IPS)	Área ativa	84.8 ((H) × 63.6 ((V) mm
Interface	SPI de 3 fios/4 fios (ponto de BS selecionável)	IC do condutor	SSD2683
MOQ	5PCS	Temperatura de funcionamento	0~40°C (45~70%RH)
Tipo de conector	Soquete ZIF de 24 pines de 0,5 mm	Temperatura de armazenamento	-25~60°C (máximo 5 anos)
Cores	Negro/Branco/Vermelho/Amarela
Consumo de energia	Atualização: ≤240mA (25°C); sono profundo: ≤3μA

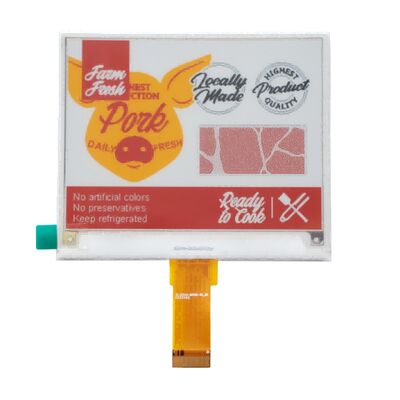

Imagem do produto

O YE042A203 destaca-se em cenários de classificação de vários níveis de grandes dimensões com o seu ecrã de 119 DPI e capacidade de 4 cores.Apresentam de forma vívida informações multidimensionais, em vermelho para promoções/alertas urgentes, amarelo para novas chegadas/alertas de existências, preto para texto/códigos de barras detalhados e branco para fundo, tornando-o perfeito para grandes etiquetas de prateleiras eletrónicas, etiquetas de logística e terminais industriais.Seu passo de pixel quadrado (0.212×0.212mm) garante texto nítido e códigos de barras claros, mesmo o conteúdo de várias linhas permanece legível.Manutenção da legibilidade nas lojas de retalho, armazéns ou quiosques ao ar livre. Com um design fino (1,15 mm de espessura) e um perfil leve (15 ± 0,5 g), ele cabe em dispositivos grandes com espaço limitado,enquanto o consumo de energia ultra baixo (≤3μA de sono profundo) permite mais de 12 meses de duração da bateria para aplicações atualizadas diariamente.

O YE042A203 foi concebido principalmente para grandes sistemas de etiquetas eletrónicas de prateleira (ESL) com diversas aplicações industriais.Mobiliário, e produtos alimentares a granel, utilizando um ecrã de 4 cores para realçar promoções (vermelho), recém-chegadas (amarelo), descrições/preços detalhados dos produtos (preto),e do estado das existências (fondo branco) melhorar o acesso à informação dos clientes e reduzir as actualizações manuais dos rótulosO seu baixo consumo energético reduz os custos de manutenção do retalho. Na logística, funciona como uma grande etiqueta de carga, exibindo folhas de transporte completas, status do transporte, níveis de prioridade (vermelho para urgente, vermelho para urgente, vermelho para urgente, etc.).amarelo para regular)No controlo industrial, funciona como monitor de estado, indicando normal (branco), falha (preta), urgência (vermelho),e alertas de manutenção (amarelo) para os equipamentos. Com conformidade ROHS2.0+HF+REACH e testes de fiabilidade rigorosos (temperatura alta/baixa, vibração, impacto de queda),satisfaz as exigências globais de segurança e de protecção do ambiente para aplicações de papel eletrónico de 4 cores de grande dimensão.

Principais vantagens

◊ Exibição de grande tamanho de 4 cores: Classificação de vários níveis, informação rica

O YE042A203 possui uma área ativa de 4,2 polegadas (84,8 × 63,6 mm) com alta resolução de 400 × 300 (119 DPI), suportando uma tela de 4 cores para classificação de informações refinadas.O seu desempenho óptico é excelente: estado branco L*=63~65, estado preto L*=9~14, estado vermelho L*=25~28 (a*=38~40), estado amarelo L*=55~62 (b*=63~68), reflectância branca 30~35%, e relação de contraste 10:1 tip.O modo de reflexo puro economiza energia eliminando a iluminação de fundo, enquanto a superfície anti-brilho de revestimento duro reduz o brilho sob luz solar direta.suporte à visualização de várias pessoas para dispositivos compartilhados de grande porte, como monitores industriais ou etiquetas de preço de varejo.

◊ Potência ultra-baixa e desempenho estável: fiabilidade a longo prazo

Alimentado por tecnologia bi-estável, o módulo consome energia apenas durante as atualizações (máximo 240 mA a 25 °C) e absorve ≤ 3 μA em sono profundo.Uma bateria de lítio padrão pode alimentar dispositivos grandes atualizados diariamente por mais de 12 meses, reduzindo a frequência de substituição da bateria. Integra o driver IC SSD2683 com o booster/regulador no chip, gerando internamente tensões VCOM, Gate (VGH/VGL) e Source (VSH1/VSH2/VSL),simplificação dos circuitos externosO sensor de temperatura interno permite o ajuste da forma de onda em tempo real, garantindo uma operação estável em 0~40°C. Ele passou rigorosos testes de fiabilidade, incluindo 240 horas de armazenamento em alta/baixa temperatura,Função em alta umidade durante 168 horas, e 50 ciclos de temperatura (-25°C~60°C), garantindo a utilização a longo prazo.

◊ Interface flexível e fácil integração: baixo custo de desenvolvimento

O módulo suporta SPI de 3 fios/4 fios (selecionável através do pin BS), compatível com a maioria das MCUs e sistemas incorporados, sem necessidade de drivers complexos.Os pinos 6 e 7 no FPC são pré-molados (não é necessário manuseio externo)O soquete ZIF de 24 pines de 0,5 mm permite uma instalação rápida e segura. A forma de onda é armazenada no OTP no chip, suportando programação personalizada. O FPC flexível (0,10±0.03 mm) com rígido simplifica a instalação em grandes dispositivos não planos, reduzindo o ciclo de desenvolvimento e os custos.

◊ Durabilidade e ampla adaptabilidade: Resistente a ambientes adversos

Com um contorno de 91.00×77.00×1.15mm e um peso de 15±0.5g, o YE042A203 é adequado para integração de dispositivos de grande porte.enquanto ROHS2.0+HF+REACH cumpre as normas ambientais mundiais. suporta temperatura de transporte -25~60°C (10 dias) e temperatura de armazenamento -25~60°C (máximo 5 anos),Adaptando-se a ambientes adversos como armazenagem a frioO modelo passou em testes de vibração (1.04G, 10~500Hz) e impacto de queda (100cm de altura no concreto), garantindo durabilidade durante o transporte e uso.A vida útil de conceção de 5 anos (25°C/60%RH, atualizações diárias) garante um funcionamento fiável a longo prazo para grandes etiquetas eletrónicas de prateleira e dispositivos industriais.

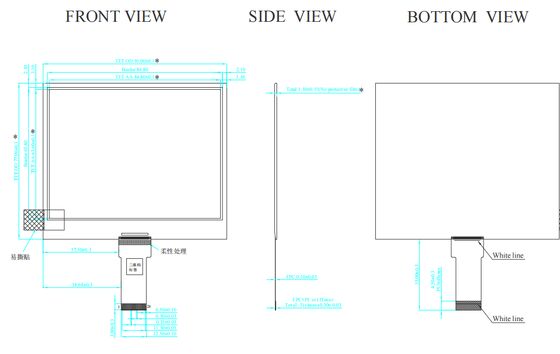

Desenho técnico

Definição do PIN

Número PIN	Símbolo	Descrição	Observação
1	NC	Sem ligação e não se liga a outros pinos NC	Mantém-te aberto.
2	RDA	Controle de Acionamento de Portão MOSFET N-Channel
3	RESE	Entrada de sentido de corrente para o circuito de controlo
4	NC	Sem ligação e não se liga a outros pinos NC	Mantém-te aberto.
5	VSH2	Voltagem de accionamento da fonte positiva (para vermelho/amarelo)
6	GND	Pin de aterramento	Pré-emoldado em FPC (Nota 6-6)
7	GND	Pin de aterramento	Pré-emoldado em FPC (Nota 6-6)
8	BS	Pin de selecção do autocarro	Low=4-wire SPI, High=3-wire SPI (9 bits)
9	Ocupação	Pin de saída de estado ocupado	H=Condutor ocupado, L=Pode enviar comando/dados
10	RST_N	Pin de reinicialização global	Baixo nível ativo
11	DC	Comunicação em série Entrada de comando/dados	Alto = dados, baixo = comando
12	CSB	Selecionar chip de comunicação serial	Low=IC habilitado para comunicação MCU
13	SCL	Entrada de relógio de comunicação em série
14	SDA	Entrada de dados de comunicação serial
15	VDDIO	Fornecimento de tensão IO
16	CCC	Potência digital/analógica	2.4~3.6V
17	VSS	Terreno digital
18	VDD	1.5V de entrada e saída de tensão
19	VMTP	Potência do programa OTP	10 V
20	VSH1	Voltagem da fonte positiva (para B/W)
21	VGH	Voltagem positiva da porta
22	VSL	Voltagem da fonte negativa
23	VGL	Voltagem negativa da porta
24	VCOM	Voltagem de accionamento VCOM	OTP programado em fábrica

Opções de personalização

O...Ano 042A203oferece várias opções de personalização para atender às diversas necessidades de aplicações de 4 cores de grande porte:

Projeto FPC:O layout flexível e o tipo de conector podem ser ajustados de acordo com os requisitos do sistema.

Vidro de cobertura:O tamanho, a espessura, a forma e a impressão de superfície (logotipo, padrão) podem ser personalizados.

Cor de exibição: Várias combinações de cores disponíveis para personalização, incluindo preto-branco-vermelho-amarelo, preto-branco, preto-branco-vermelho, etc.

Modos de atualização: Métodos de atualização múltiplos personalizáveis, como atualização rápida, atualização lenta, atualização completa, atualização parcial e muito mais.
