3,4-дюймовый квадратный ЖК-дисплей с разрешением 480*480, опционально сенсорный экран MIPI

продукты

3,4-дюймовый квадратный ЖК-дисплей с разрешением 480*480, опционально сенсорный экран MIPI

MOQ:	500
Цена:	5.39-7.39/pc
standard packaging:	320 шт. на коробку
Delivery period:	14-30дней
Метод оплаты:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

Сертификация

RoHS/CE/CB

Номер модели

YVO034WV-C01

Документ

Выделить:

Квадратный ЖК-дисплей 480*480

3.4 дюймовый LCD дисплей

Опционально сенсорный экран MIPI

Характер продукции

3.4 Дисплей LCD с диагональю 3,4 дюйма, разрешением 480*480, опциональный сенсорный экран MIPI

Разрешение 480×480 Микросхема драйвера ST7701S Интерфейс MIPI Опциональный емкостной сенсорный экран Яркость 550 нит Широкий угол обзора (IPS) Рабочая температура -20~70°C

Особенности продукта

YV0034WV - C01 - это квадратный ЖК-дисплей с диагональю 3,4 дюйма, подходящий как для промышленных, так и для потребительских приложений. Он имеет разрешение 480×480, управляется микросхемой драйвера ST7701S и поддерживает интерфейс MIPI для плавной передачи данных. С габаритными размерами 65,72(В)×69,64(В)×2,57(Г) мм и активной областью 60,48×60,48 мм, этот модуль хорошо подходит для интеграции в квадратные смарт-устройства. Дополнительная сенсорная функциональность (с сенсорным экраном или без него) обеспечивает гибкость, а панель IPS обеспечивает полные углы обзора и яркое качество изображения с 16,7 млн цветов, что делает его идеальным для таких приложений, как устройства умного дома и панели управления промышленными устройствами.

Продукт	Квадратный ЖК-дисплей 3,4 дюйма	Номер модуля	YVO034WV-C01
Разрешение	480*480	Сенсорный экран	С сенсорным экраном/без сенсорного экрана (опционально)
Яркость	550 нит	Габаритные размеры	65,72(В)69,64(В)2,57(Г) мм
Направление обзора	Все (IPS)	Активная область	60,48x60,48 мм
Интерфейс	MIPI	Тип разъема	0,5 шаг 30 контактов
Микросхема драйвера	ST7701S	Рабочая температура	-20 ~ +70 °C
Цвета	16,7 млн	Температура хранения	-30 ~ +80 °C
Основные характеристики	Квадратный ЖК-дисплей 3,4 дюйма, разрешение 480*480, драйвер ST7701S, интерфейс MIPI

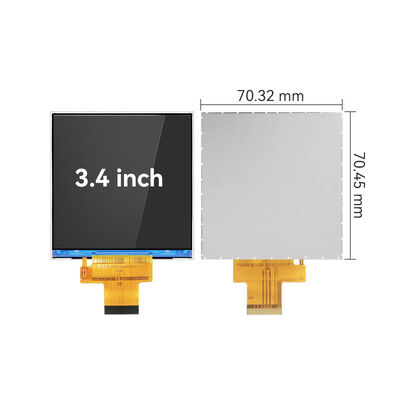

Технический чертеж

ЖК-модуль имеет системное напряжение (VDD), обычно 2,8 В (диапазон 2,5 В - 3,6 В), и напряжение работы интерфейса (VDDI), обычно 1,8 В (диапазон 1,65 В - 3,3 В), что обеспечивает стабильное питание для надежной работы. Что касается его электрических характеристик, ток цифрового питания (I_DVCC) и ток аналогового питания (I_VCI) соответствуют эксплуатационным потребностям, а электрическая конструкция модуля обеспечивает плавную интеграцию в различные схемы устройств.

3,4-дюймовый квадратный ЖК-дисплей с разрешением 480*480, опционально сенсорный экран MIPI 0

Определение контактов

Номер контакта	Символ	Описание
1	LEDA	АНОД СВЕТОДИОДА
2	LEDK1	КАТОД СВЕТОДИОДА
3	LEDK2	КАТОД СВЕТОДИОДА
4	VCI-3.3V	Источник питания
5	NC	NC
6	RESET	Внешний вход сброса
7	NC	NC
8	NC	NC
9	GND	Земля
10	D0P	Дифференциальная пара данных MIPI DSI
11	D0N	Дифференциальная пара данных MIPI DSI
12	GND	Земля
13	D1P	Дифференциальная пара данных MIPI DSI
14	D1N	Дифференциальная пара данных MIPI DSI
15	GND	Земля
16	CLKP	Дифференциальная пара тактирования MIPI DSI
17	CLKN	Дифференциальная пара тактирования MIPI DSI
18	GND	Земля
19	NC	NC
20	NC	NC
21	GND	Земля
22	NC	NC
23	NC	NC
24	GND	Земля
25	TP_INT	Прерывание касания
26	TP_SDA	Сигнал данных IIC касания
27	TP_SCL	Сигнал тактирования IIC касания
28	TP_RESET	Сигнал сброса касания
29	TP_VCI	Источник питания
30	TP_IOVCC	Источник питания

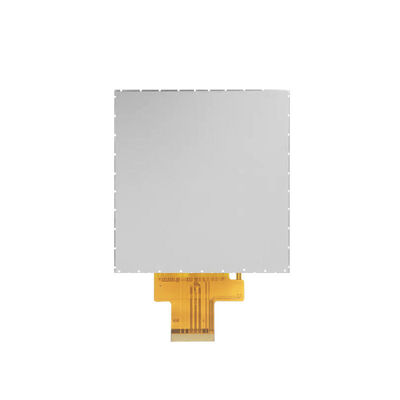

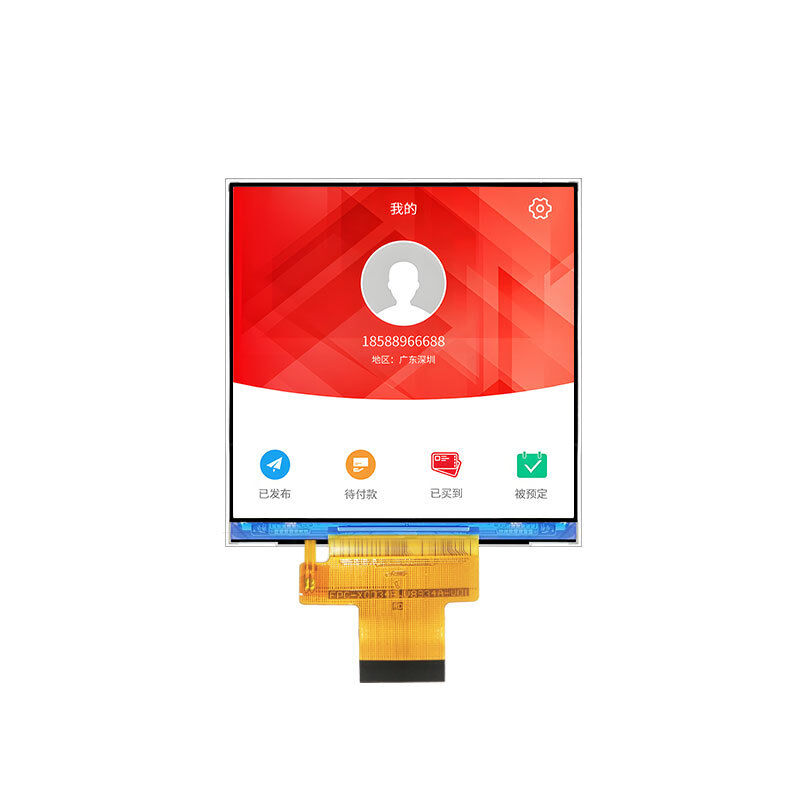

Изображение продукта

YVO034WV - C01 обладает надежной экологической адаптивностью. Он может работать в диапазоне температур от -20°C до 70°C и храниться в диапазоне от -30°C до 80°C, что делает его подходящим для различных рабочих сценариев. Он успешно проходит строгие испытания на надежность: 120 часов хранения при высокой температуре (80°C), 120 часов хранения при низкой температуре (-30°C), 120 часов работы при высокой температуре (70°C), 120 часов работы при низкой температуре (-20°C) (без конденсации росы), 96 часов работы при температуре 60°C/90% влажности (без конденсации росы), 10 циклов теплового удара от -20°C до 70°C (30 мин. / 5 мин. / 30 мин.) и испытания ESD с напряжением ±2 кВ (330Ω, 150 пФ воздушный разряд, 10 раз). После этих испытаний, при хранении при комнатной температуре в течение 4 часов, образец не должен иметь дефектов: воздушных пузырей в ЖК-дисплее, утечки уплотнения, отсутствия отображения, отсутствующих сегментов, трещин в стекле и тока IDD, который в два раза выше исходного значения.

3,4-дюймовый квадратный ЖК-дисплей с разрешением 480*480, опционально сенсорный экран MIPI 1

Варианты настройки

YVT034HD-C01 предлагает несколько вариантов настройки для удовлетворения различных потребностей приложений:

Дизайн FPC: Гибкая компоновка и тип разъема могут быть скорректированы в соответствии с требованиями системы.

Защитное стекло: Размер, толщина, форма и поверхностная печать (логотип, узор) могут быть настроены.

Яркость: Регулируется от 200 до 1000 нит для использования в помещении или на улице.

Варианты сенсорного экрана: С емкостным сенсорным экраном или без него, доступна индивидуальная микросхема драйвера.

Обработка поверхности: AF (анти-отпечатки пальцев), AG (антибликовое покрытие) или закаленное стекло для долговечности.
