2,42-дюймовый OLED-дисплей с разрешением 128x64 и интерфейсами SPI и I2C

продукты

2,42-дюймовый OLED-дисплей с разрешением 128x64 и интерфейсами SPI и I2C

MOQ:	1000 штук
Цена:	$8.99~12.99/pieces
standard packaging:	664
Delivery period:	14-60 дней
Метод оплаты:	Т/Т
Supply Capacity:	10000 штук

Подробная информация

Характер продукции

Оценки и отзывы

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

Сертификация

CE, ROHS

Номер модели

GME242-7PW_LCM

Выделить:

2.42 дюймовый OLED дисплейный модуль

Модуль OLED с разрешением 128x64

OLED-панель интерфейса SPI и I2C

Характер продукции

2,42-дюймовый OLED-модуль с разрешением 128x64 и интерфейсами SPI и I2C

Высокопроизводительный 2,42-дюймовый OLED-модуль с разрешением 128x64 и двойными интерфейсами SPI и I2C. Оснащен драйвером SSD1309 для четкого, стабильного изображения, широкой температурной адаптивности и низкого энергопотребления, подходит для различных электронных устройств.

Основные характеристики

Продукт	2,42-дюймовый OLED	Номер модуля	GME242-7PW_LCM
Разрешение	128(Г)x64(В) точек	Цвет	Белый/Желтый/Синий/Зеленый (4 варианта)
Тип монтажа	Разъем	Толщина печатной платы	1,00 мм (макс.)
Активная область	55,01x27,49 мм	Контакты	7P
Интерфейс	SPI и I2C	Рабочая температура	-40°C до +70°C
Драйвер IC	SSD1309	Температура хранения	-40°C до +85°C
Общий допуск	±0,2 мм	Соответствие RoHS	ДА

Основные преимущества продукта

2,42-дюймовый OLED-дисплей, разрешение 128x64, двойные интерфейсы SPI и I2C, драйвер SSD1309, 4 цветовых варианта (белый/желтый/синий/зеленый), широкий диапазон рабочих температур (-40~70°C), 7-контактная конструкция, соответствие RoHS, компактная структура, стабильная производительность, низкое энергопотребление, простая интеграция с основными микроконтроллерами.

Технические особенности

Поддержка двойного интерфейса SPI и I2C для гибкой проводки и стабильной передачи данных, адаптация к различным схемам.
Оптимальный размер 2,42 дюйма с разрешением 128x64, обеспечивающий четкий эффект отображения для интерфейсов устройств среднего размера.
Широкий диапазон рабочих температур (-40°C до +70°C) для применения в суровых условиях (промышленность/автомобильная промышленность).
Драйвер SSD1309, обеспечивающий надежную работу, низкое энергопотребление и долгий срок службы.

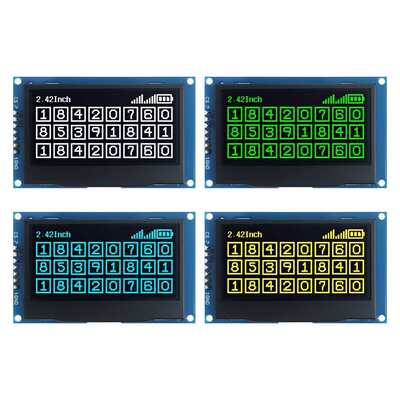

4 цветовых варианта (белый/желтый/синий/зеленый) для удовлетворения разнообразных потребностей в дизайне продукта.
Строгий контроль общего допуска (±0,2 мм) для высокоточной установки и соответствия.
Стандартная 7-контактная компоновка с шагом контактов 2,50 мм, облегчающая пайку и совместимость со стандартными разъемами.
Соответствие RoHS, отвечающее международным стандартам защиты окружающей среды и требованиям доступа на рынок.

Электрические характеристики

Основные выводы питания: VDD (питание), VSS (земля); обеспечивают стабильное питание для работы модуля.
Выводы передачи данных: SCLK (последовательные часы), SDA (последовательные данные) для связи SPI и I2C, обеспечивая плавное взаимодействие данных.
Управляющие выводы: RES (сброс), DC (данные/команда), CS (выбор кристалла) для точного управления функциями модуля.
Конструкция с низким энергопотреблением, подходит для портативных устройств с питанием от батарей и энергосберегающих электронных продуктов.

Определение контактов

КОНТАКТ	Символ	Описание
1	VSS	Вывод земли; Опорный для всех сигналов напряжения и заземления цепи.
2	VDD	Вывод питания; Обеспечивает рабочее напряжение для внутренней цепи модуля.
3	SCLK	Вывод последовательных часов; Передает тактовый сигнал для синхронизации данных SPI и I2C.
4	SDA	Вывод последовательных данных; Передает двунаправленные данные для связи SPI и I2C.
5	RES	Вывод сброса; Низкий уровень запускает инициализацию модуля, высокий уровень для нормальной работы.
6	DC	Вывод управления данными/командами; Высокий уровень для ввода данных, низкий уровень для ввода команд.
7	CS	Вывод выбора кристалла; Низкий уровень включает связь с модулем, высокий уровень отключает.

Сценарии применения

Устройства промышленного управления (компактные дисплеи ПЛК, панели мониторинга данных датчиков).
Портативные электронные приборы (ручные мультиметры, регистраторы температуры/влажности).
Оборудование для умного дома (интеллектуальные панели управления, дисплеи термостатов).
Автомобильная электроника (дополнительные дисплеи в автомобиле, интерфейсы диагностических инструментов).
Медицинские устройства (портативные мониторы здоровья, экраны глюкометров).
Потребительская электроника (портативные аудиоплееры, электронные словари).
IoT-терминалы (дисплеи смарт-датчиков, оборудование для беспроводной передачи данных).
DIY-электроника и хобби-проекты (модули дисплея, совместимые с Arduino/Raspberry Pi).

Варианты индивидуальной настройки

Настройка интерфейса: Настройка параметров связи SPI/I2C и установка адреса.
Настройка печатной платы: Оптимизация размера, формы и расположения контактов печатной платы в соответствии со структурой устройства.
Выбор цвета: Индивидуальная цветовая конфигурация (белый/желтый/синий/зеленый) в зависимости от сценариев использования.
Решение для упаковки: Антистатическая упаковка с осушителем для дальних перевозок и хранения.
Услуга маркировки: Печать индивидуального номера модуля или логотипа бренда на печатной плате.
Продление гарантии: Увеличенный срок гарантии (12~24 месяца) для оптовых заказов.

Примечания по обращению

Защита от статического электричества: Используйте антистатические браслеты и заземленные инструменты при работе, чтобы избежать повреждения статическим электричеством.
Инструкции по очистке: Очищайте поверхность поляризатора клейкой лентой (например, Scotch Mending Tape No. 810); избегайте растворителей, таких как спирт или вода.
Условия хранения: Хранить в антистатических контейнерах при температуре 23±5°C, влажности ≤55±15% относительной влажности; избегать прямых солнечных лучей и экстремальных температур.
Меры предосторожности при эксплуатации: Соблюдайте правильную последовательность включения/выключения питания; не подавайте входные сигналы при выключенном питании.
Советы по пайке: Температура пайки: 320~350°C; время пайки: ≤10 секунд на контакт; избегайте чрезмерного усилия на контакты.
Механическая защита: Не прилагайте давление к активной области дисплея; избегайте изгиба или сдавливания печатной платы и гибкой печатной платы.
Защита от влаги: Не используйте модуль в условиях росы или высокой влажности, чтобы предотвратить коррозию электродов.

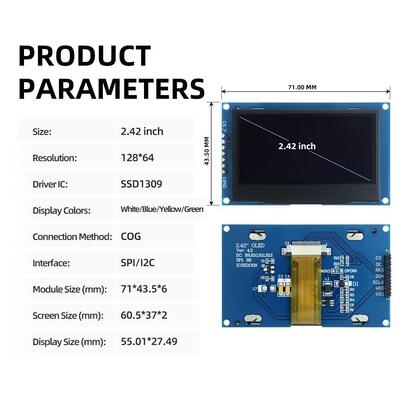

Чертеж размеров

Индивидуальные решения для дисплеев

Наша фабрика

Отгрузка и оплата

Оценки и отзывы

Общий рейтинг

5.0

Основано на 50 отзывах об этом поставщике

Оценка

Ниже представлено распределение всех оценок

5 звезды

100%

4 звезды

3 звезды

2 звезды

1 звезды

Все отзывы

John

Uruguay Mar 23.2026

Полезно (3)

Fast shipping, excellent product!

Daniel Taylor

Guyana Dec 5.2025

Полезно (3)

Perfect item, arrived on time. Highly recommend!

Andre Marc

Canada Dec 2.2025

Полезно (3)

Exactly as described, will buy again!
