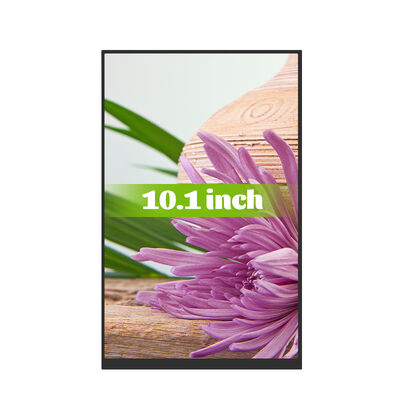

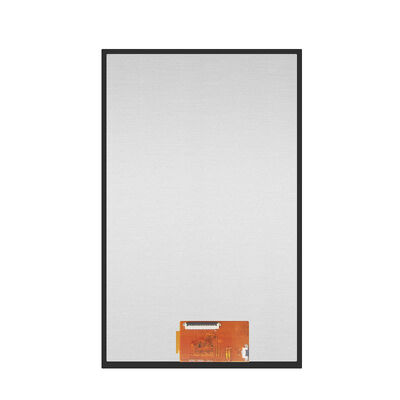

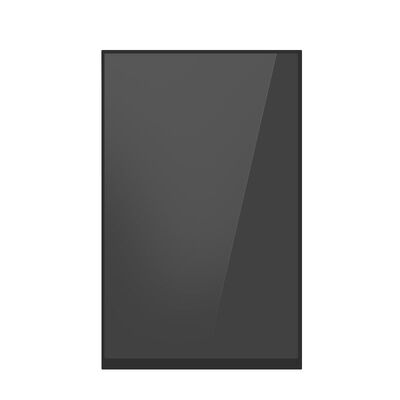

10.1 pulgadas IPS Pantalla LCD 800*1280 Resolución Opcional Interfaz de pantalla MIPI táctil
  • Nombre
  • Nombre
  • Nombre

10.1 pulgadas IPS Pantalla LCD 800*1280 Resolución Opcional Interfaz de pantalla MIPI táctil

MOQ: 500
Precio: 12.29-16.29/pc
Standard Packaging: 30pcs/box
Delivery Period: 14-30 días
Forma De Pago: , T/T, D/P, D/A, Western Union
Supply Capacity: 5000/mes
Información detallada
Descripción de producto
Información detallada
Lugar de origen
Cantón, China
Nombre de la marca
YZY
Certificación
RoHS/CE/CB
Número de modelo
YVT101HDM-H01
Documento
YVT101HDM-H01.pdf
Nombre:
Exhibición del IPS Lcd
Resaltar:

10.1 pulgadas Ips pantalla LCD

,

Display IPS LCD con resolución de 800*1280

,

Display de interfaz MIPI de 800*1280

Descripción de producto
              10.1 pulgadas de pantalla IPS LCD de 800*1280 resolución táctil opcional Interfaz MIPI
Resolución 800×1280Interfaz MIPI650 Cd/m2 LuminanciaTemperatura de funcionamiento -10 °C ~ +60 °CÁngulo de visión IPS en todas las direcciones
Características del producto

El YVT101HDM-H01 es un módulo IPS TFT-LCD de alto rendimiento de 10,1 pulgadas desarrollado. Utiliza TFT de silicio amorfo como dispositivo de conmutación, integrando un panel LCD TFT, circuito de conducción,y sistema de retroiluminación (diseño de LED de serie paralela 3×9)Con una resolución de 800×1280 píxeles y soporte para hasta 16,7M colores, ofrece una salida visual vívida y detallada.proporciona ángulos de visión en todas las direcciones, garantizando un color y un brillo constantes desde cualquier perspectiva, ideal para escenarios de visualización de varias personas, como monitores de control industrial y terminales inteligentes.Equipado con una interfaz MIPI (4 pistas de datos), permite la transmisión de datos en serie de alta velocidad con señales estables y ventajas de ahorro de espacio, compatible con los sistemas integrados convencionales.con una luminancia típica de 650 Cd/m2 y una uniformidad de luminancia del 80% (min/max×100), garantizando una visibilidad clara incluso en ambientes luminosos al aire libre. Cumple con las normas medioambientales y la luz de fondo tiene una larga vida útil de 50000 horas (menos de IF = 20mA).Con un rango de temperatura de funcionamiento de -10°C a +60°C y un rango de temperatura de almacenamiento de -20°C a +70°C, se adapta a las duras condiciones de trabajo, manteniendo un rendimiento estable en el uso a largo plazo.
Producto 10Modulo IPS TFT-LCD de 1 pulgada Número del módulo YVT101HDM-H01
Resolución 800×1280 píxeles Modo de muestra Normalmente negro (IPS)
Brillo 650 Cd/m2 (tipo) Las dimensiones del contorno (W × H × D)
143 ((W) × 228,6 ((H) × 2,5 ((D) mm (tolerancia de ± 0,2 mm para las dimensiones de las llaves)
Dirección de visión IPS en todas las direcciones Área activa (H × V)
135.36 ((H) × 216.58 ((V) mm
Interfaz Interfaz MIPI (4 pistas de datos) Temperatura de almacenamiento. -20 ~ +70 °C
Iluminación de fondo
LED blanco (serie paralela 3×9, IF=180mA Tipo)
 Temperatura de operación. -10 ~ +60 °C
Lo más destacado 10LCD IPS de 1 pulgada, resolución 800×1280, interfaz MIPI, alto brillo de 650 Cd/m2
Dibujo técnico

El módulo LCD YVT101HDM-H01 garantiza un rendimiento eléctrico confiable. Para la fuente de alimentación, el voltaje de potencia principal (VDD) oscila entre 2.8V y 3.6V (tipo 3.3V), y el voltaje de potencia de entrada/salida (VDDIO) es de 1.75 V a 3.3V (tipo 1.8V); no se deben exceder los valores máximos absolutos para evitar daños en los componentes.el mismo voltaje que el VDDIO, se recomienda H→L→H pulso para la estabilidad) → señal MIPI (estado LP-11) → LEDON, con puntos transversales de la señal basados en el 50% del nivel de potencia; la secuencia de apagado sigue el orden inverso.En términos de tiempo de interfaz MIPI, las especificaciones del modo de alta velocidad (HS) incluyen: TCLK-POST (mantenimiento del reloj después del modo LP del carril de datos) ≥60+52×UI ns, TCLK-PRE (reloj antes de conducir antes del modo HS del carril de datos) ≥8×UI ns,TCLK-PREPARE (duración del estado del carril de reloj LP-00) 38-95 ns, garantizando datos y reloj sincronizados para una transmisión estable de alta velocidad (frecuencia DCLK típica de 67,3MHz).
Para la unidad de retroiluminación (Ta=25°C, VSS=0V), el voltaje hacia adelante (VF) oscila entre 18,0V y 21,6V (tipo 19,6V) a IF=180mA, corriente inversa (IR) ≤10μA a VR=5V por LED,y la disipación de potencia (PD) es típicamente de 3888 mWLa luminancia LCM (IV) es de 650 Cd/m2 y la uniformidad de luminancia es de 75-80% (IF=20mA), lo que garantiza un brillo constante.Tamaños de teclas (marcados con "☆") como la dimensión del contorno (143 × 228El módulo también incluye detalles de diseño tales como 0.Refuerzo de chapa de acero de 2 mm para la puesta a tierra, película de protección fácilmente pelada y posición de código de pulverización estándar para la identificación del producto, facilitando el montaje y el mantenimiento.

10.1 pulgadas IPS Pantalla LCD 800*1280 Resolución Opcional Interfaz de pantalla MIPI táctil 0

Definición del PIN
Número de identificación El símbolo Descripción
1 No incluido No hay conexión.
2 VDD Fuente de alimentación (3.3V)
3 VDDIO Fuente de alimentación (3,3 V o 1,8 V)
4 El GND En el suelo
5 RSTB Pin de reinicio global ((igual que el VDDIO)
6 No incluido No hay conexión.
7 El GND En el suelo
8 MIPI_D0N Pinos de entrada de señales diferenciales de datos DSI (carril de datos0)
9 MIPI_D0P Pinos de entrada de señales diferenciales de datos DSI (carril de datos0)
10 El GND En el suelo
11 MIPI_D1N Pinos de entrada de señales diferenciales de datos DSI (carril de datos1)
12 MIPI_D1P Pinos de entrada de señales diferenciales de datos DSI (carril de datos1)
13 El GND En el suelo
14 MIPI-CLK N Pinos de entrada de señal diferencial DSI CLOCK
15 MIPI-CLK P Pinos de entrada de señal diferencial DSI CLOCK
16 El GND En el suelo
17 MIPI_D2N Pinos de entrada de señales diferenciales de datos DSI (carril de datos2)
18 MIPI_D2P Pinos de entrada de señales diferenciales de datos DSI (carril de datos2)
19 El GND En el suelo
20 MIPI_D3N Pinos de entrada de señales diferenciales de datos DSI (carril de datos3)
21 MIPI_D3P Pinos de entrada de señales diferenciales de datos DSI (carril de datos3)
22 El GND En el suelo
23 No incluido No hay conexión.
24 No incluido No hay conexión.
25 El GND En el suelo
26 Identificación Identificador de la LCM
27 PWMO La señal de control PWM para el conductor de LED ((CABC)
28 No incluido No hay conexión.
29 No incluido No hay conexión.
30 El GND En el suelo
31 LED- Cátodo LED
32 LED- Cátodo LED
33 No incluido No hay conexión.
34 No incluido No hay conexión.
35 No incluido No hay conexión.
36 No incluido No hay conexión.
37 No incluido No hay conexión.
38 No incluido No hay conexión.
39 LED+ Anodo LED
40 LED+ Anodo LED
Escenario de aplicación del producto

El módulo LCD IPS de 10,1 pulgadas YVT101HDM-H01, con resolución 800 × RGB × 1280, 650 Cd / m2 de alta luminancia, amplio ángulo de visión IPS y una robusta adaptabilidad (-10 ° C ~ + 60 ° C temperatura de funcionamiento,Temperatura de almacenamiento: -20°C~+70°C), se aplica ampliamente en todas las industrias: sirve como pantalla HMI para sistemas de control industriales (máquinas CNC, controladores PLC) para mostrar datos en tiempo real y apoyar la colaboración de varias personas,actúa como centro de control para terminales de viviendas/edificios inteligentes para mostrar el estado ambiental y permitir el control táctil, funciona como una pantalla auxiliar para equipos médicos (monitores de pacientes) con brillo uniforme y cumplimiento RoHS, se adapta a dispositivos portátiles al aire libre (herramientas de inspección de campo,POS al aire libre) para resistir el deslumbramiento y las altas temperaturas, y mejora los escenarios educativos/comerciales (pequeñas tabletas de enseñanza, señalización en la encimera) con imágenes claras y fácil integración MIPI, satisfaciendo diversas necesidades de fiabilidad y rendimiento.



Opciones de personalización


El...YVT101HDM-H01ofrece múltiples opciones de personalización para satisfacer diversas necesidades de aplicación:

Diseño de la FPC:El diseño flexible y el tipo de conector se pueden ajustar para adaptarse a los requisitos del sistema.

Capa de vidrio:El tamaño, el grosor, la forma y la impresión de la superficie (logotipo, patrón) se pueden personalizar.

Brillo:Ajustable entre 200 y 1000 nits para uso en interiores o exteriores.

Opciones táctiles:Con o sin toque capacitivo, IC de conductor personalizado disponible.



Etiquetas:

Módulo de visualización LCD TFT,

Módulo de la exhibición de TFT,

Módulo de la pantalla de TFT LCD
