2.23 pouces 128x32 Dot Matrix OLED Module avec le pilote SSD1305
  • Nom
  • Nom
  • Nom

2.23 pouces 128x32 Dot Matrix OLED Module avec le pilote SSD1305

MOQ: 5 pièces
Prix: $6.76~11.36/pieces
Standard Packaging: 5*5*3
Delivery Period: 14-60 jours
Méthode De Paiement: T/T
Supply Capacity: 10000 pièces
Les informations détaillées
Description de produit
Évaluations et avis
Les informations détaillées
Lieu d'origine
Guangdong, Chine
Nom de marque
YZY
Certification
CE, ROHS
Numéro de modèle
YOK0223MCB-J1
Mettre en évidence:

Module OLED de 2

,

23 pouces

,

Module d'affichage OLED à matrice de points 128x32

Description de produit
Module OLED PM 2,23 pouces 128x32 points avec pilote SSD1305
Ce module OLED PM industriel de 2,23 pouces est doté d'une conception d'encapsulation COG (Chip On Glass) avancée, piloté par le circuit intégré pilote professionnel SSD1305 avec des options d'interface double I2C/SPI (4/9 broches). Il offre un affichage matriciel de 128x32 points avec des options multicolores (blanc, bleu, jaune, vert), une large plage de tension d'entrée (3,3~5V) et une excellente adaptabilité à la température (-30°C~+70°C en fonctionnement, -40°C~+80°C en stockage). Avec des dimensions structurelles compactes (épaisseur maximale de 74,1 mm x 30,81 mm x 7,5 mm) et une bibliothèque de polices intégrée pour la version SPI, il est idéal pour le contrôle industriel, l'électronique portable, les appareils intelligents, les systèmes d'affichage embarqués et divers projets électroniques DIY avec des exigences d'affichage et d'interface variées.
Spécifications du produit
Type d'affichage Module OLED PM 2,23" (Mode Positif)
Numéro de pièce GME223WBYG-49
Circuit intégré pilote SSD1305
Type de connexion COG (Chip On Glass), Socket FPC 24P 0,5 mm
Tension de fonctionnement du LCM (VCC) 3,3~5V CC
Tension de l'écran OLED (Vdd) 2,4~3,5V CC
Tension de pilotage OLED (Vop) 12~13V CC
Type d'interface I2C (IIC) / SPI (SPI avec bibliothèque de polices)
Nombre de broches Options doubles 4 broches / 9 broches
Résolution des pixels 128x32 pixels
Couleur d'affichage Blanc, Bleu, Jaune, Vert (Multicolore)
Température de fonctionnement -30°C ~ +70°C (Température étendue)
Température de stockage -40°C ~ +80°C

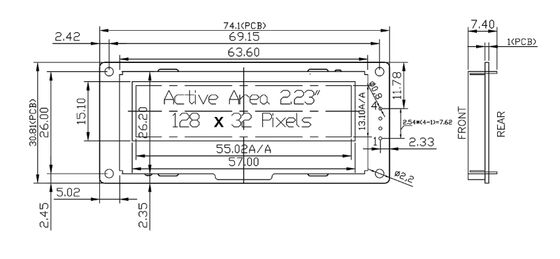

Dimension du module 74,1 mm (L) * 30,81 mm (l) * 7,5 mm Max (Épaisseur)
Zone de visualisation (V/A) 57,02 mm (L) * 15,10 mm (l)
Zone active (A/A) 55,02 mm (L) * 13,10 mm (l)
Pas de point 0,43 mm (L) * 0,41 mm (l)
Taille du point 0,41 mm (L) * 0,39 mm (l)
Tolérance non spécifiée ±0,1 mm
Norme de conformité RoHS (Instructions environnementales de l'UE)
Caractéristiques du produit
  • Écran OLED PM de 2,23 pouces avec matrice de points 128x32, options multicolores (blanc/bleu/jaune/vert) pour divers scénarios d'application
  • Circuit intégré pilote dédié SSD1305 avec des performances stables, prenant en charge la conception d'encapsulation COG professionnelle pour une structure compacte
  • Options d'interface doubles (I2C/SPI) avec configuration 4/9 broches, bibliothèque de polices intégrée pour la version SPI pour un affichage de texte facile
  • Large plage de tension d'entrée (3,3~5V LCM, 2,4~3,5V OLED) pour une alimentation flexible adaptée à divers systèmes électroniques
  • Excellente adaptabilité à la température (-30°C~+70°C en fonctionnement, -40°C~+80°C en stockage) pour les environnements industriels et extérieurs difficiles
  • Paramètres de points précis (pas de 0,43 mm, taille de 0,41 mm) pour des effets d'affichage de texte et de graphiques clairs et nets
  • Zones de visualisation et actives optimisées pour une transmission d'informations visuelles efficace dans une taille d'affichage compacte
  • Connecteur FPC 24P 0,5 mm pour une transmission de signal stable et fiable et un assemblage facile
  • Dimensions globales compactes (74,1 mm x 30,81 mm x 7,5 mm) idéales pour les appareils embarqués et portables à espace restreint
  • Tolérance mécanique stricte (±0,1 mm) pour une qualité de produit constante et une correspondance d'installation précise
  • Faible consommation d'énergie caractéristique de la technologie OLED PM, adaptée aux appareils portables alimentés par batterie et aux appareils IoT
  • Matériaux et composants conformes RoHS, répondant aux exigences de protection de l'environnement de l'UE pour les ventes sur le marché mondial
  • Conception de performance de qualité industrielle, prenant en charge un fonctionnement continu et stable à long terme dans des conditions de travail complexes
Applications du produit
  • Équipements de contrôle industriel et panneaux d'opération intelligents avec des exigences d'affichage monochrome multicolore
  • Instruments de mesure portables, compteurs électroniques de précision et appareils de test professionnels portatifs
  • Petits appareils intelligents portatifs, terminaux portatifs industriels et modules d'affichage embarqués compacts
  • Nœuds de capteurs IoT, équipements de surveillance intelligents à faible consommation et terminaux d'affichage de données industriels
  • Composants d'affichage auxiliaires électroniques automobiles et petits écrans d'affichage embarqués
  • Panneaux de contrôle d'appareils électroménagers intelligents et écrans d'affichage multicolores pour appareils électroniques domestiques
  • Appareils médicaux portables, équipements de surveillance de la santé et instruments d'affichage médicaux professionnels
  • Électronique grand public, produits d'affichage de petite taille alimentés par batterie et équipements périphériques numériques
  • Compteurs industriels et appareils portables intelligents avec adaptation à une large plage de température et besoins d'affichage multicolore
  • Équipements professionnels de test et de mesure et terminaux d'affichage de contrôle d'automatisation industrielle
  • Projets électroniques DIY, cartes de développement de microcontrôleurs et accessoires d'affichage matériels open-source
  • Lecteurs de cartes à puce, terminaux de paiement portables et petits composants d'affichage électroniques financiers
  • Équipements électroniques d'extérieur et instruments de détection sur le terrain avec des exigences d'adaptation à des environnements difficiles
  • Jouets intelligents, petits gadgets électroniques et équipements audiovisuels portables avec fonctions d'affichage multicolore
  • Panneaux d'instruments et modules d'affichage d'état pour divers produits électroniques industriels et grand public

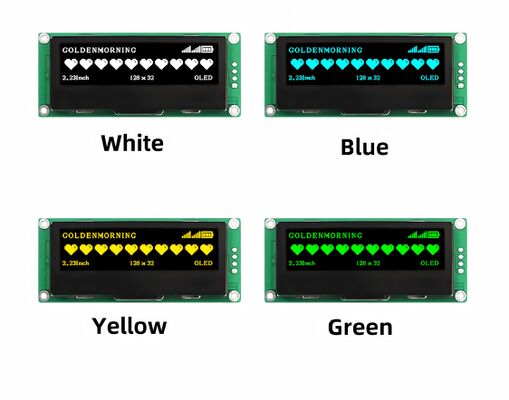

Image du produit
2.23 pouces 128x32 Dot Matrix OLED Module avec le pilote SSD1305 0

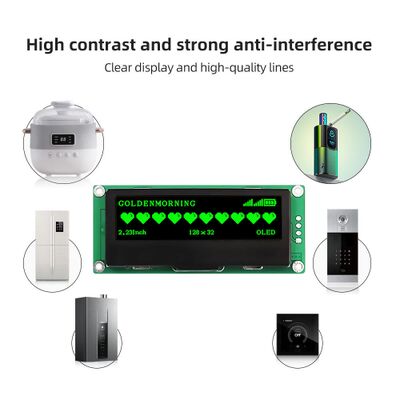

Exemples d'application
2.23 pouces 128x32 Dot Matrix OLED Module avec le pilote SSD1305 1
Partenaires coopératifs
2.23 pouces 128x32 Dot Matrix OLED Module avec le pilote SSD1305 2
Usine de fabrication
2.23 pouces 128x32 Dot Matrix OLED Module avec le pilote SSD1305 3
Paiement et logistique
2.23 pouces 128x32 Dot Matrix OLED Module avec le pilote SSD1305 4
Profil de l'entreprise
Yingzhan Ying Technology a été fondée en janvier 2018 et est située à Shenzhen, en Chine, un centre mondial de l'industrie électronique. Son prédécesseur est Shenzhen Shengyuan Optoelectronics Co., Ltd., fondée en 2013. L'entreprise s'est toujours engagée dans les services personnalisés, la R&D, la vente et le service après-vente dans l'industrie de l'affichage optoélectronique.

Les produits de l'entreprise comprennent des modules OLED, des modules d'affichage à cristaux liquides (LCD) (LCM), des modules tactiles, des panneaux LCD, des cartes FPC (Flexible Printed Circuit) et divers matériaux optoélectroniques. Ces produits sont largement utilisés dans le contrôle industriel, les équipements médicaux, les appareils portatifs, les instruments et compteurs, l'électronique automobile, les appareils portables numériques, les appareils électroménagers, les services financiers et d'autres domaines, ce qui en fait un fournisseur pour de nombreux clients renommés dans le monde entier.
Questions fréquemment posées
Comment contrôlez-vous la qualité des produits ?
Chaque article subit des tests rigoureux avant l'expédition pour garantir la fiabilité et les performances, conformément à la tolérance et aux paramètres techniques indiqués.
Fournissez-vous des échantillons ?
Oui, nous fournissons des échantillons pour évaluation, prenant en charge des tests en petits lots pour le développement de votre projet.
Quel est le délai de livraison ?
Généralement 7 jours ouvrables après confirmation du paiement pour les commandes d'échantillons et en vrac.
Quelle est la quantité minimale de commande ?
Quantité minimale de commande de 1 pièce, prenant en charge l'achat individuel pour le prototypage et les petits projets.
Que faire si nous recevons des articles manquants ou défectueux ?
Veuillez nous contacter immédiatement avec des photos du produit et les informations de commande, et nous enquêterons pour fournir la meilleure solution rapidement.
Quels sont vos principaux produits ?
Gamme complète comprenant des moniteurs LCD de différentes tailles, des écrans tactiles, des boîtiers, des câbles, des accessoires, ainsi que des cartes de développement et des accessoires de NVIDIA, micro:bit, Arduino, BeagleBone Black et d'autres grandes marques.
Quels modes de paiement acceptez-vous ?
Nous acceptons les paiements par T/T (virement télégraphique) pour toutes les commandes, qu'il s'agisse d'échantillons ou de commandes en vrac.
Quelles méthodes d'expédition proposez-vous ?
Services d'expédition DHL et China Post disponibles, couvrant la livraison mondiale pour votre commodité.
Évaluations et avis

Notation globale

5.0
Basé sur 50 avis pour ce fournisseur

Capture d'écran de notation

Voici la répartition de toutes les notes
5 étoiles
100%
4 étoiles
0%
3 étoiles
0%
2 étoiles
0%
1 étoiles
0%

Toutes les critiques

R
robert campbell
United Kingdom Jan 20.2026
trustpilot.com
Il est utile. (47)
Fit perfectly, an excellent product!
M
Martinez Jao
United Kingdom Dec 24.2025
trustpilot.com
Il est utile. (36)
The brightness is good. Even under direct sunlight, the display content can still be seen
D
David K.
United States Dec 20.2025
Il est utile. (1)
The built-in ESP32 makes this display module very convenient for development. The 2.4 inch screen is clear, and the touch response is stable when testing with Arduino IDE. Suitable for IoT and HMI prototype projects.
