Οθόνη IPS TFT Raspberry Pi 5inch HDMI LCD Display 800x480 Capacitive Touch Screen

προϊόντα

Οθόνη IPS TFT Raspberry Pi 5inch HDMI LCD Display 800x480 Capacitive Touch Screen

MOQ:	100
Τιμή:	$22.5-25.5/pieces
standard packaging:	15414338 (mm)/180g
Delivery period:	30-45 ημέρες
Μέθοδος πληρωμής:	T/T
Supply Capacity:	50K/μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Πιστοποίηση

CE/ROHS

Αριθμό μοντέλου

YQ84-5DSI

Τύπος:

Δείκτης HDMI

Μέγεθος οθόνης:

5 ίντσες

Τύπος προμηθευτή:

Εργοστάσιο

Εισαγωγή βίντεο:

Επισημαίνω:

Οθόνη LCD HDMI 5inch για Raspberry Pi

Οθόνη αφής HDMI Capacitive

Οθόνη TFT Raspberry PI

Περιγραφή προϊόντων

5 ιντσών 800x480 χωρητικό άγγιγμα DSI HDMI οθόνη IPS TFT οθόνη Raspberry Pi και Windows συμβατό

5 ιντσών 800x480 χωρητική οθόνη αφής οθόνη IPS TFT συμβατό με Raspberry Pi

Σύνοψη

Δείκτης με ανάλυση 800x480, πλήρης θέα IPS
Διασύνδεση Raspberry Pi MIPI DSI άμεση έξοδος, plug and play, χωρίς ανάγκη εγκατάστασης οδηγού
Υποστήριξη επίσημο σύστημα Raspbian, 2 πόντους για τη μεγέθυνση της σελίδας
Υποστήριξη Ubuntu/Kali/Win10 IoT, ένα άγγιγμα
Υποστήριξη Ρετροπίας
Ρυθμισμός του φώτος από πίσω μέσω KEY, εντολής IIC και PWM, προσαρμογή σε διαφορετικό περιβάλλον χρήσης

Τεχνικές προδιαγραφές

Μέγεθος LCD	5 ίντσες	Τύπος οθόνης LCD	IPS TFT
Ανάλυση οθόνης LCD	800*480	Τύπος διασύνδεσης LCD	RGB888, 16,7 M αληθινό χρώμα
Τύπος διεπαφής ενότητας	Raspberry Pi MIPI DSI	Ταχύτητα ανανέωσης	60 Hz
Τύπος οθόνης αφής	Εικονική οθόνη αφή	Γωνία θέασης	IPS:178°
Ενεργός χώρος	108.00x64.80 ((mm)	Εργασιακή τάση	3.3V
Μέγιστο ρεύμα λειτουργίας	340mA	Θερμοκρασία λειτουργίας	-20°C-70°C
Μέγεθος ενότητας	121.1x77.9mm	Μέγεθος συσκευασίας	15414338 mm)
Βάρος μονάδας (καθαρό βάρος)	112 g	Βάρος συσκευασίας	180 γραμμάρια

Μέγεθος προϊόντος

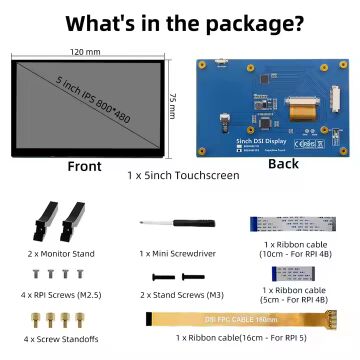

Περιεχόμενο της συσκευασίας

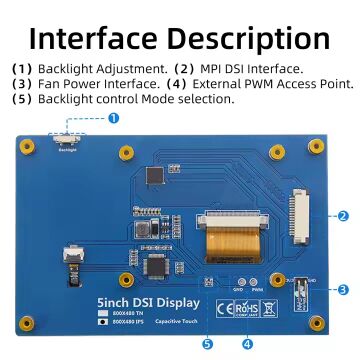

Χαρακτηριστικά υλικού

Πλακέτο πλάτους

Για ρύθμιση της φωτεινότητας, κάντε κλικ για να αυξήσετε κατά 10%, και στη συνέχεια επιστρέψτε στο 10% αφού φτάσετε στο 100%.

Διασύνδεση MIPI DSI

Διασύνδεση MIPI DSI για τη σύνδεση Raspberry Pi μέσω ευέλικτου καλωδίου FPC, Προδιαγραφή για 15PIN 1.0mm

Επιλογή τρόπου ελέγχου φώτων πίσω

Το κύκλωμα χρησιμοποιείται για την επιλογή της λειτουργίας σταθερής μέγιστης τιμής φωτεινότητας ή της λειτουργίας ρύθμισης της τιμής φωτεινότητας μέσω PWM:

Η αντίσταση 0R είναι συγκολλημένη με το κατώτερο pad, στη συνέχεια η τιμή του φώτος πίσω καθορίζεται για να ελέγξει από το KEY
Η αντίσταση 0R είναι συγκολλημένη στο άνω pad, στη συνέχεια, η τιμή του φώτου πίσω καθορίζεται για τον έλεγχο από PWM

Σημείωση: Η προεπιλεγμένη επιλογή ορίζεται για τον έλεγχο της τιμής του φώτου από το KEY

Έξω σημείο πρόσβασης PWM

Χρησιμοποιείται για την εξωτερική είσοδο σήματος ελέγχου PWM, μπορείτε να ελέγξετε την τιμή του φώτου από πίσω μέσω του σήματος PWM. Όταν το σημείο PWM είναι συνδεδεμένο με το GPIO (όπως GPIO18) που παράγει το σήμα PWM,και το σημείο GND είναι συνδεδεμένο με την καρφίτσα GND.

Διασύνδεση ισχύος ανεμιστήρα

3Ένας μικρός ανεμιστήρας 3V μπορεί να συνδεθεί.

Οδηγός εγκατάστασης

Η ενότητα μπορεί να οδηγείται απευθείας χρησιμοποιώντας την επίσημη αρχική εικόνα χωρίς καμία τροποποίηση.

Βήματα για τη χρήση της ενότητας στο Raspberry Pi:

Κατεβάστε την τελευταία εικόνα συστήματος από την επίσημη ιστοσελίδα του Raspberry Pi στον υπολογιστή, και στη συνέχεια να εξαγάγετε το αρχείο για να πάρετε το αρχείο.img (https://www.raspberrypi.org/downloads/)
Προετοιμάστε μια κάρτα Micro SD (τουλάχιστον 8GB), τοποθετήστε την στον υπολογιστή με τον αναγνώστη κάρτας, ανοίξτε το λογισμικό SDFormatter, επιλέξτε την SD κάρτα στόχου και, στη συνέχεια, κάντε κλικ στο κουμπί Τροποποίηση για να μορφοποιήσετε την κάρτα SD
Μετά την ολοκλήρωση της μορφοποίησης, ανοίξτε το λογισμικό Win32DiskImager, επιλέξτε πρώτα συσκευή (Μικρο SD κάρτα που εισάγεται στον υπολογιστή), στη συνέχεια επιλέξτε αρχείο εικόνας (decompressed.IMG Image File),και τελικά κάντε κλικ στην επιλογή "Γράψε για να γράψεις".
Βγάλτε την κάρτα SD από τον υπολογιστή και τοποθετήστε την στην θέση της κάρτας SD του Raspberry Pi
Εγκαταστήστε το Raspberry Pi στην ενότητα οθόνης:
- Εγκαταστήστε 4 κολώνες χαλκού στην κολόνα θέσης
- Χρησιμοποιήστε 4 βίδες (M2.5) για να προσαρμόσετε το Raspberry Pi στην κολώνα χαλκού
- Συνδέστε τη μονάδα DISPLAY με την διεπαφή οθόνης Raspberry Pi μέσω ευέλικτου καλωδίου FPC
- Συνδέστε το καλώδιο ρεύματος στο Raspberry Pi

6) Ενεργοποιήστε το Raspberry Pi, και μπορείτε να δείτε ότι το πρόγραμμα τρέχει κανονικά.

Σημείωση:Εάν η λειτουργία αφής ή η οθόνη είναι μη φυσιολογική, βρείτε το 'dtoverlay=vc4-kms-v3d' στο αρχείο /boot/config.txt και αλλάξτε το σε 'dtoverlay=vc4-fkms-v3d', ή σχολιάστε το '#dtoverlay=vc4-kms-v3d'.

1) Η ατσάλινη στήλη, οι βίδες και η καλωδίωση FPC 15PIN περιλαμβάνονται στα εξαρτήματα του προϊόντος.
2) Το σχήμα 4 δείχνει την εγκατάσταση του Raspberry Pi 4. Η μέθοδος εγκατάστασης του Raspberry Pi 3 είναι βασικά η ίδια με εκείνη του Raspberry Pi 4.Η μόνη διαφορά είναι ότι το καλώδιο ισχύος που συνδέεται είναι διαφορετικόΤο Raspberry Pi 4 χρησιμοποιεί καλώδιο τύπου C και το Raspberry Pi 3 χρησιμοποιεί καλώδιο Micro USB.

Μέθοδοι ελέγχου της φωτεινότητας του φώτου πίσω

Μέθοδος 1: ρύθμιση με την πάθηση των κουμπιών

Κάντε κλικ για να αυξήσετε κατά 10%, και στη συνέχεια επιστρέψτε στο 10% αφού φτάσετε στο 100%.

Μέθοδος 2: Ρυθμίστε εισάγοντας μια εντολή

Βρείτε το 'dtoverlay=vc4-kms-v3d' στο αρχείο /boot/config.txt και σχολιάστε το '#dtoverlay=vc4-kms-v3d'

2. Η άδεια πρέπει να χορηγηθεί πρώτα (μόνο χρειάζεται να εκτελεστεί μία φορά μετά από κάθε εκκίνηση):

sudo chmod 777 /sys/class/backlight/rpi_backlight/brightness

3Επόμενο βήμα:

ηχο X > /sys/class/backlight/rpi_backlight/ φωτεινότητα

Το "X" υποδηλώνει οποιοδήποτε αριθμό από 0 έως 255. Το 0 υποδηλώνει το πιο σκοτεινό φως και το 255 το φωτεινότερο φως (Με αυτόν τον τρόπο,η ρύθμιση της φωτεινότητας θα καταγραφεί στο σύστημα και θα εξακολουθεί να ισχύει μετά την επανεκκίνηση της μηχανήςΗ λειτουργία PWM δεν καταγράφεται και αλλάζει με το σήμα σε πραγματικό χρόνο.)

Μέθοδος 3: Μέσω ρύθμισης PWM

Προσαρμόζοντας τη λειτουργία σύμφωνα με τις προδιαγραφές του υλικού, backlit από το PWM ρυθμίζοντας τη μέθοδο φωτεινότητας,έτσι ώστε στο κύκλωμα επιλογής λειτουργίας ελέγχου φώτων από πίσω της συγκόλλησης αντίστασης στο κύκλωμα ελέγχου PWM, το επόμενο στα σημεία πρόσβασης PWM & GND αντίστοιχα συγκόλληση dubond νήμα, τέλος θα PWM σημεία πρόσβασης που συνδέονται με τα σήματα PWM εξόδου του Raspberry Pi GPIO (επιλέξτε GPIO18),συνδεθεί τα σημεία πρόσβασης GND στο Raspberry Pi GND pin.

Το πρώτο βήμα (το οποίο μπορείτε να αγνοήσετε αν το έχετε ήδη κάνει) είναι να συνδέσετε το SD με την επίσημη εικόνα στον υπολογιστή σας,στη συνέχεια δημιουργήστε ένα νέο αρχείο SSH στο αρχείο ρίζας της κάρτας SD, βγάλτε την κάρτα SD και τοποθετήστε την στο Raspberry Pi. Τα παραπάνω βήματα είναι να προετοιμαστείτε για μια σύνδεση SSH. Στη συνέχεια, ανοίξτε το λογισμικό τερματικού υπολογιστή (όπως PuTTY, Securecrt κλπ.),Επιλέξτε το πρωτόκολλο SSH, εισάγετε τη διεύθυνση IP του Raspberry Pi και συνδεθείτε στο τερματικό του Raspberry Pi (η διεύθυνση IP μπορεί να προβάλλεται μέσω της ιστοσελίδας του δρομολογητή ή να προβάλλεται στο Raspberry Pi μέσω της ενότητας).

3) Στο τερματικό του Raspberry Pi, πληκτρολογήστε την ακόλουθη εντολή για να ρυθμίσετε τη φωτεινότητα του φώτου υποβάθρου PWM (επιλέξτε GPIO18 εδώ, και μπορεί επίσης να επιλεγεί και άλλο αδρανές GPIO):

gpio -g pwm 18 1024 gpio -g mode 18 pwm gpio pwmc 1000 gpio -g pwm 18 X (Ελέγξτε τη φωτεινότητα, τιμή X μεταξύ 0 και 1024)

Επιπλέον, προσθέστε το ακόλουθο περιεχόμενο στο τέλος του αρχείου /boot/config.txt για να κάνετε την εκκίνηση της μονάδας εμφάνισης, η PWM θα φτάσει στο μέγιστο (η φωτεινότητα της οθόνης εμφάνισης)

gpio=18=op,pu

Σημείωση:Ο έλεγχος του φώτου πίσω στο Raspberry Pi 4 θα αποτύχει, πρέπει να ενημερώσετε τη βιβλιοθήκη WiringPi GPIO πληκτρολογώντας την ακόλουθη εντολή (το Raspberry Pi απαιτεί σύνδεση στο Internet)

cd /tmp wget https://project-downloads.drogon.net/wiringpi-latest.deb sudo dpkg -i -B wiringpi-latest.deb

Εμφάνιση διαμόρφωσης περιστροφής

Υπάρχουν δύο είδη περιστροφής της κατεύθυνσης της οθόνης: περιστροφή κατεύθυνσης στη λειτουργία FKMS και περιστροφή κατεύθυνσης στην παραδοσιακή λειτουργία γραφικών.

Μέθοδος 1: περιστροφή της κατεύθυνσης λειτουργίας FKMS

Η λειτουργία FKMS χρησιμοποιείται από προεπιλογή στο Raspberry Pi 4B. Όταν χρησιμοποιείτε αυτή τη λειτουργία, βεβαιωθείτε ότι το "dtoverlay =vc4-fkms-v3d" κάτω από το pi4 στο αρχείο /boot/config.txt δεν σχολιάζεται.η κατεύθυνση εμφάνισης μπορεί να περιστραφεί μόνο με επιλογές μενού. Σημειώστε ότι κατά τη ρύθμιση της κατεύθυνσης εμφάνισης στο μενού, συνιστάται να χρησιμοποιείτε το ποντίκι για λειτουργία.

Μέθοδος 2: Παραδοσιακή γραφική λειτουργία

Από προεπιλογή, οι σειρές Raspberry Pi 3, 2 και 1 χρησιμοποιούν την παραδοσιακή λειτουργία γραφικών.

dtoverlay=vc4-fkms-v3d

Σχόλιο, όπως φαίνεται (Η παραδοσιακή λειτουργία γραφικών γενικά δεν συνιστάται στο Raspberry Pi 4B).

display_lcd_rotate=x(x=0,1,2,3,0x10000,0x20000)

Για να οριστεί ο προσανατολισμός της οθόνης, απαιτείται επανεκκίνηση για να τεθεί σε ισχύ.

display_lcd_rotate=0, Η προεπιλεγμένη κανονική κατεύθυνση εμφάνισης (χωρίς περιστροφή) ·
display_lcd_rotate=1, περιστρέψτε 90° με το ρολόι των ρολογιών·
display_lcd_rotate=2, περιστρέψτε 180° με το ρολόι των ρολογιών·
display_lcd_rotate=3, περιστρέψτε 270° με το ρολόι των ρολογιών·
display_lcd_rotate=0x10000, Στροφή οριζόντια·
display_lcd_rotate=0x20000, Στρίψτε κάθετα.

Σημείωση:Υπάρχει ένας πιο βολικός τρόπος για να περιστρέψετε την οθόνη και το άγγιγμα ταυτόχρονα περιστρέφοντας το με 180° με την κατεύθυνση των δεικτών του ρολογιού.txt αρχείο και σχολιάστε το '#dtoverlay=vc4-ms-v3d', και προσθέστε την ακόλουθη δήλωση στο τέλος του φακέλου

display_rotate=2 lcd_rotate=2

Μετά την αποθήκευση και την επανεκκίνηση, η οθόνη και το άγγιγμα μπορούν να χρησιμοποιηθούν κανονικά (μόνο περιστροφή 180°, άλλες κατευθύνσεις δεν ισχύουν)

Συγκρότηση περιστροφής αφής

Η κατεύθυνση της οθόνης ορίζεται και η κατεύθυνση της αφής πρέπει να ορίζεται αναλόγως.Η ρύθμιση της κατεύθυνσης αφής πρέπει να είναι στο /usr/share/X11/xorg.conf.d/40-libinput.conf αρχείο προσθήκη "

sudo nano /usr/share/X11/xorg.conf.d/40-libinput.conf

Μετά την τροποποίηση, πατήστε Ctrl + X, Y και Enter για να αποθηκεύσετε και να βγείτε.

Αντίστοιχος πίνακας σχέσεων της κατεύθυνσης προβολής και της κατεύθυνσης αφής:

Εμφάνιση περιστροφής	Τρόπος FKMS	Παραδοσιακές ρυθμίσεις λειτουργίας γραφικών	Ρυθμισμός προσανατολισμού με άγγιγμα
χωρίς περιστροφή	φυσιολογικό	display_lcd_rotate=0	Επιλογή "Matrix βαθμονόμησης" "1 0 0 0 1 0 0 0 1"
Γυρίστε 90° με τα ρολόγια	Σωστά.	display_lcd_rotate=1	Επιλογή "Matrix βαθμονόμησης" "0 1 0 -1 0 1 0 0 1"
Στροφή 180° με το ρολόι των ωρών	αντιστρέφεται	display_lcd_rotate=2	Επιλογή "Matrix βαθμονόμησης" "-1 0 1 0 -1 1 0 0 1"
Γυρίζοντας 270° με τα ρολόγια	αριστερά	display_lcd_rotate=3	Επιλογή "Matrix βαθμονόμησης" "0 -1 1 1 0 0 0 1"
Οριζόντια αναστροφή	ΟΧΙ	display_lcd_rotate=0x10000	Επιλογή "Matrix βαθμονόμησης" "-1 0 1 0 1 0 0 0 1"
Σημερινή αναστροφή	ΟΧΙ	display_lcd_rotate=0x20000	Επιλογή "Matrix βαθμονόμησης" "1 0 0 0 -1 1 0 0 1"

Εικονικό πληκτρολόγιο

Εκτελέστε την ακόλουθη εντολή:

sudo apt-get install matchbox-keyboard
