5.5 pollici 256x64 modulo OLED SSD1322 15-Pin 3/4 fili SPI 8-bit interfaccia parallela

prodotti

Tipo esposizione di Antivari di LCD

schermo dell'affissione a cristalli liquidi del computer portatile

5.5 pollici 256x64 modulo OLED SSD1322 15-Pin 3/4 fili SPI 8-bit interfaccia parallela

MOQ:	500 pezzi
Prezzo:	$49.2~64/pieces
standard packaging:	1985
Delivery period:	14-60 giorni
Metodo di pagamento:	T/T
Supply Capacity:	10000 pezzi

Informazione dettagliata

Descrizione di prodotto

Valutazioni e recensioni

Informazione dettagliata

Luogo di origine

Guangdong, Cina

Marca

Certificazione

CE, ROHS

Numero di modello

YOK0550OGB-J1

Evidenziare:

Modulo display OLED da 5

5 pollici

SSD1322 modulo OLED con SPI

Descrizione di prodotto

Modulo OLED a matrice di punti da 5,5 pollici 256x64 con driver SSD1322

Questo modulo OLED industriale da 5,5 pollici è pilotato dal circuito integrato driver professionale SSD1322, caratterizzato da un display a matrice di punti verde ad alta risoluzione 256x64 con prestazioni di angolo di visione completo. Supporta la compatibilità multi-interfaccia, inclusi paralleli 8-bit 68XX/80XX e SPI a 3/4 fili, con opzioni di configurazione a doppio pin per diverse esigenze di interfaccia e un design di connessione a nucleo a 15 pin per la modalità parallela. Il modulo vanta un'eccellente adattabilità alla temperatura (-20°C~+70°C operativo, -30°C~+80°C di stoccaggio), tolleranze meccaniche precise (±0,2 mm) e un'ampia area di visualizzazione attiva (135,65 mm*33,89 mm), rendendolo una scelta ideale per apparecchiature di controllo industriale, sistemi di visualizzazione embedded di grandi dimensioni, pannelli operativi intelligenti, strumenti professionali e vari progetti elettronici con elevati requisiti di dimensioni e risoluzione del display.

Specifiche del prodotto

Tipo di display	Modulo PMOLED da 5,5" (Display verde, visione completa)
Numero di parte	GME050G-916
IC driver	SSD1322
Tipo di connessione	Montaggio su PCB parallelo a 15 pin / SPI a 7 pin
Tensione di lavoro (VCC)	3,3V/5V CC (Alimentazione standard)
Tipo di interfaccia	Parallelo 8-bit 68XX/80XX, SPI a 3 fili, SPI a 4 fili
Configurazione pin	15 pin (parallelo): GND/VCC/D0-D7/RD/WR/DC/RST/CS 7 pin (SPI): GND/VCC/SCL/SDA/RST/DC/CS
Risoluzione pixel	256x64 pixel
Colore del display	Verde
Temperatura operativa	-20°C ~ +70°C (Adattamento a temperature elevate)
Temperatura di stoccaggio	-30°C ~ +80°C
Direzione di visualizzazione	Angolo di visione completo (display chiaro a 360°)

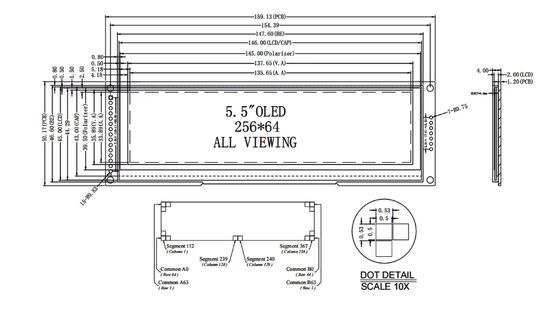

Area attiva (A/A)	135,65 mm (L) * 33,89 mm (W)
Area di visualizzazione (V/A)	137,65 mm (L) * 35,89 mm (W)
Dimensioni del nucleo del modulo (LCD)	146,00 mm (L) * 45,00 mm (W)
Dimensioni PCB	159,13 mm (L) * 50,17 mm (W)
Spessore telaio in ferro	0,8 mm
Tolleranza non specificata	±0,2 mm
Passo dei punti del display	0,53 mm (L) * 0,53 mm (W) (Tipico)
Standard di conformità	RoHS (Istruzioni ambientali UE)

Caratteristiche del prodotto

Display PMOLED di grandi dimensioni da 5,5 pollici con matrice di punti ad alta risoluzione 256x64, display verde per un chiaro effetto visivo in scenari industriali
IC driver dedicato professionale SSD1322 con prestazioni stabili, che supporta l'azionamento multi-interfaccia e il controllo del display ad alta precisione
Compatibilità multi-interfaccia (parallelo 8-bit 68XX/80XX, SPI a 3/4 fili) per un abbinamento flessibile con vari sistemi MCU/embedded
Opzioni di configurazione a doppio pin (parallelo a 15 pin / SPI a 7 pin) per soddisfare i diversi requisiti di cablaggio e progettazione dell'interfaccia del progetto
Caratteristica di visualizzazione ad angolo completo (360°), nessuna perdita visiva da nessuna direzione, adatta per installazioni e visualizzazioni multi-posizione
Eccellente adattabilità a temperature elevate (-20°C~+70°C operativo, -30°C~+80°C di stoccaggio) per ambienti industriali e esterni difficili
Ampia area di visualizzazione attiva (135,65 mm*33,89 mm) per visualizzare più testo e informazioni grafiche per apparecchiature industriali
Tolleranza meccanica precisa (±0,2 mm) per una qualità costante del prodotto e un abbinamento accurato dell'installazione in apparecchiature professionali
Design integrato con telaio in ferro (spessore 0,8 mm) per una maggiore stabilità strutturale del modulo e prestazioni anti-collisione
Dimensioni PCB e LCD ottimizzate, design strutturale compatto per moduli display di grandi dimensioni, risparmio di spazio di installazione
Design del circuito di grado industriale, trasmissione del segnale stabile per interfacce parallele e SPI, nessuna perdita di dati durante la trasmissione ad alta velocità
Display monocromatico verde ad alto contrasto, che garantisce una chiara visibilità anche in siti industriali con forte illuminazione
Supporto per reset hardware (pin RST) e chip select (pin CS), facile integrazione di sistema e controllo a cascata multi-modulo
Basso consumo energetico caratteristico della tecnologia PMOLED, che bilancia display di grandi dimensioni e risparmio energetico per dispositivi embedded
Materiali e componenti conformi RoHS, che soddisfano i requisiti di protezione ambientale dell'UE per le vendite sul mercato globale

Applicazioni del prodotto

Apparecchiature di controllo industriale e pannelli operativi intelligenti di grandi dimensioni con requisiti di visualizzazione ad alta risoluzione 256x64
Strumenti industriali professionali, apparecchiature di misurazione di precisione e dispositivi di test portatili a schermo grande
Sistemi di visualizzazione embedded, computer industriali single-board e moduli di visualizzazione per apparecchiature di controllo di grandi dimensioni
Apparecchiature per fabbriche intelligenti, terminali di controllo per l'automazione industriale e schermi di visualizzazione per linee di produzione
Sistemi di automazione degli edifici, pannelli di controllo intelligenti di grandi dimensioni e apparecchiature di visualizzazione per la gestione immobiliare
Apparecchiature per sistemi di alimentazione, strumenti di monitoraggio dell'energia elettrica e terminali di visualizzazione dati di grandi dimensioni
Apparecchiature per stazioni base di comunicazione, terminali di monitoraggio di rete e moduli di visualizzazione per comunicazioni industriali
Apparecchiature per trasporti intelligenti, strumenti di controllo del traffico e schermi di monitoraggio delle condizioni stradali
Apparecchiature ausiliarie marine e aerospaziali, moduli di visualizzazione di grado industriale con adattamento a temperature elevate
Apparecchiature mediche, pannelli di visualizzazione per strumenti medici professionali di grandi dimensioni e apparecchiature di monitoraggio della salute
Apparecchiature di self-service finanziario, schermi di visualizzazione per terminali bancari e componenti di visualizzazione elettronica finanziaria di grandi dimensioni
Apparecchiature di servizio commerciale, distributori automatici intelligenti e moduli di visualizzazione per terminali self-service di grandi dimensioni
Apparecchiature elettroniche per esterni, strumenti di rilevamento sul campo e dispositivi di visualizzazione di grandi dimensioni per ambienti difficili
Progetti elettronici fai-da-te, schede di sviluppo per microcontrollori ad alte prestazioni e accessori di visualizzazione hardware open-source di grandi dimensioni
Vari prodotti elettronici industriali e professionali con esigenze di visualizzazione monocromatica di grandi dimensioni e ad alta risoluzione

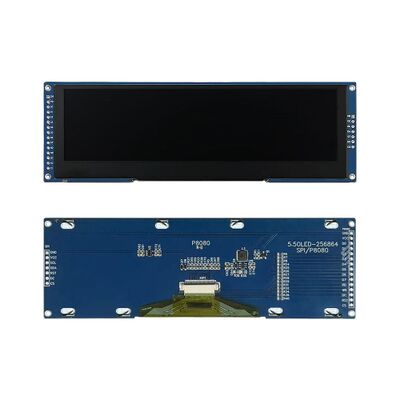

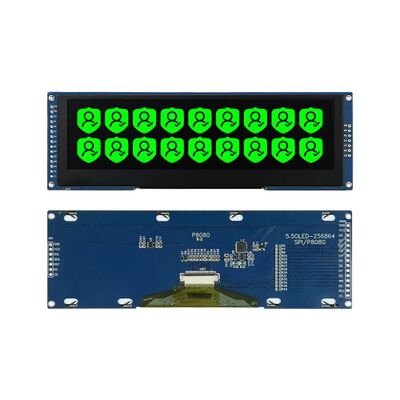

Immagine del prodotto

Esempi di applicazione

Partner collaborativi

Stabilimento di produzione

Pagamento e logistica

Profilo aziendale

Yingzhan Ying Technology è stata fondata nel gennaio 2018 e si trova a Shenzhen, Cina, un hub globale dell'industria elettronica. Il suo predecessore è Shenzhen Shengyuan Optoelectronics Co., Ltd., fondata nel 2013. L'azienda è sempre stata impegnata in servizi personalizzati, ricerca e sviluppo, vendite e servizi post-vendita nel settore dei display optoelettronici.

I prodotti dell'azienda includono moduli OLED, moduli display a cristalli liquidi (LCD) (LCM), moduli touch, pannelli LCD, schede FPC (Flexible Printed Circuit) e vari materiali optoelettronici. Questi prodotti sono ampiamente utilizzati nel controllo industriale, apparecchiature mediche, dispositivi portatili, strumenti e misuratori, elettronica automobilistica, dispositivi indossabili digitali, elettrodomestici, servizi finanziari e altri campi, rendendola un fornitore per molti clienti rinomati in tutto il mondo.

Domande frequenti

Come controllate la qualità del prodotto?

Ogni articolo viene sottoposto a rigorosi test prima della spedizione per garantirne l'affidabilità e le prestazioni, in conformità con le tolleranze e i parametri tecnici dichiarati.

Fornite campioni?

Sì, forniamo campioni per la valutazione, supportando test di piccoli lotti per lo sviluppo del tuo progetto.

Qual è il tempo di consegna?

Tipicamente 7 giorni lavorativi dopo la conferma del pagamento per ordini di campioni e di massa.

Qual è la quantità minima d'ordine?

Quantità minima d'ordine di 1 pezzo, supportando acquisti individuali per prototipazione e piccoli progetti.

Cosa succede se riceviamo articoli mancanti o difettosi?

Vi preghiamo di contattarci immediatamente con foto del prodotto e informazioni sull'ordine, e indagheremo per fornire la migliore soluzione tempestivamente.

Quali sono i vostri prodotti principali?

Gamma completa che include monitor LCD di varie dimensioni, touchscreen, custodie, cavi, accessori, oltre a schede di sviluppo e accessori di NVIDIA, micro:bit, Arduino, BeagleBone Black e altri marchi leader.

Quali metodi di pagamento accettate?

Accettiamo pagamenti T/T (Bonifico Telegrafico) per tutti gli ordini, sia di campioni che di massa.

Quali metodi di spedizione offrite?

Sono disponibili servizi di spedizione DHL e China Post, che coprono la consegna globale per la vostra comodità.
