1602B 16x2 COB キャラクター LCD ディスプレイ 6 時見る 7066/7065 IC モノクロム STN

製品

1602B 16x2 COB キャラクター LCD ディスプレイ 6 時見る 7066/7065 IC モノクロム STN

MOQ:	5個
価格:	$1.43-1.99/pieces
standard packaging:	10105
Delivery period:	14～60日
支払方法:	T/T
Supply Capacity:	10000個

製品の説明

評価とレビュー

起源の場所

広東省、中国

ブランド名

CE, ROHS

モデル番号

YMC1602SB-X14

ハイライト:

16x2 COB文字のLCDディスプレイ

モノクロム STN LCD ディスプレイ

6時表示LCDディスプレイ

製品の説明

YMC1602SB-X14 16x2 COB キャラクター LCD モジュールモノクロム STN ブルーネガティブ 7066/7065 IC 5V

この産業用グレードの16x2文字のLCDモジュールは,COB (Chip On Board) のパッケージデザイン,STNブルーネガティブ伝播ディスプレイモードと単色 (青い背景の白い点) のディスプレイ効果を採用しています.7066/7065 プロドライバーICで動かす5Vの論理電源電圧,16文字×2線表示形式,8ビット並列インターフェース (16-ピン),1/16のデューティと1/4のバイアス運転方法,6時間の表示方向,白いLEDバックライト (IF=10mA), 優れた温度適応範囲 (−20~70°C動作,−30~80°C保存), コンパクトなモジュール寸法 (122.00mm ((W) × 43.69mm ((H) × 13.4mm ((T), 安定した性能と高い信頼性,工業制御に広く使用されている,計測器,スマート家電,組み込みシステム,その他の単色表示アプリケーション

製品仕様

ディスプレイタイプ	モノクロムCOB文字LCDモジュール (STN/ブルー,ネガティブ,伝送)
パーツNo	1602B
モデル番号	YMC1602SB-X14
表示形式	16文字 × 2行
色	画面ドット: 白色; 背景: 青色
ドライバーIC	70667065
接続タイプ	COB (チップオンボード)
インターフェースタイプ	8ビットパラレルインターフェイス (16-ピン)
ピン番号と機能	16PIN (1-GND, 2-VDD, 3-VO, 4-RS, 5-R/W, 6-E, 7-DB0, 8-DB1, 9-DB2, 10-DB3, 11-DB4, 12-DB5, 13-DB6, 14-DB7, 15-A, 16-K)
動作電圧 (VDD)	5.0V DC
運転方法	奉仕の業に関する責任,1/16
動作温度	-20°C ~ +70°C
貯蔵温度	-30°C ~ +80°C
見る方向	6時
バックライト	白いLED (IF=10mA)
モジュールの寸法	122.00mm ((W) × 43.69mm ((H) × 13.4mm ((T)
視野 (V/A)	99.00mm ((W) × 23.99mm ((H)
効果的な表示領域 (A/A)	95.02mm ((W) × 20.18mm ((H)
ポイントサイズ	1.08mm ((W) × 0.94mm ((H)
ドットピッチ	1.16mm ((W) × 1.02mm ((H)

製品の特徴

16×2文字のCOBパッケージデザイン,単色STN青色ネガティブ伝播ディスプレイ,青色背景効果の白い点
7066/7065専用ドライバーIC,1/16デューティと1/4バイアス運転方法,安定した反干渉性能と長い使用寿命
16ピンの設計,シンプルな回路接続,組み込みシステムとの高度な互換性
5V論理電源電圧,標準的な産業用電源,様々な制御ボードとの簡単な統合
6 時計の視方向,前向きの操作シナリオに最適化,視覚的歪みなし
白いLEDバックライト (IF=10mA),均質な明るさ,低消費電力,低照明環境に適しています
幅広い温度適応範囲 (−20~70°C作業,−30~80°C保存),産業環境や消費者環境における信頼性の高い性能
正確な機械的な寸法 (122×43.69×13.4mm),標準的な1602形状因子,PCB設計と組み立てに便利
高コントラスト比のモノクロディスプレイ,異なる環境照明条件下で明確な文字表示
COB構造は,高い信頼性と安定したパフォーマンスを保証し,長期間の運用のための理想的な産業用アプリケーション

製品アプリケーション

産業用制御装置とインテリジェント操作パネル
携帯測定器具と精密電子計
スマート家電の制御パネルとミニ文字表示画面
組み込みシステムディスプレイモジュールとIoT端末装置
自動車用電子補助ディスプレイ部品及び車両搭載の文字表示装置
携帯医療機器と健康モニタリング機器
消費電子機器と電池駆動の文字表示製品
事務機器と小型機器ディスプレイインターフェース

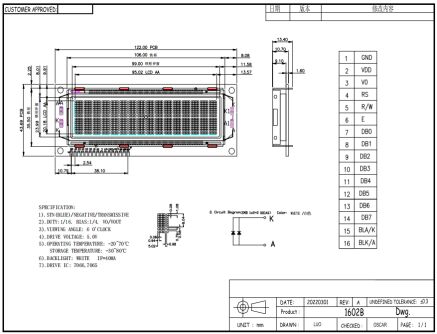

次元図

製品使用

協力パートナー

私たちの工場

支払いと送料

会社プロフィール

深?? イングザニングテクノロジー株式会社 (株) は,2018年1月に設立され,中国深?? に拠点を置く. 電子産業のグローバルハブである.その前身は,深?? シェンジュアン光電子株式会社である.., Ltd., 2013年に設立されました. 同社は常に光電子ディスプレイ業界におけるカスタムサービス,研究開発,販売および販売後のサービスにコミットしています.

同社の製品には液晶ディスプレイ (LCD) モジュール (LCM),タッチモジュール,LCDパネル,FPC (Flexible Printed Circuit) ボード,さまざまな光電子材料が含まれています.これらの製品は,産業制御に広く使用されています.医療機器,携帯機器,計器,自動車電子機器,デジタルウェアラブル,家電,金融サービス,その他の分野世界中で多くの有名なクライアントのサプライヤーになります.

よく聞かれる質問

1製品品質をどのようにコントロールしますか?

信頼性と性能を保証するために輸送前に厳格なテストを受けます

2サンプルを供給していますか?

ええ,我々は評価のためにサンプルを提供します.

3配達時間は?

通常,支払いの確認後7営業日です.

4最低注文量は?

注文量最低1枚

5欠落した物や欠陥のある物を受け取ったら?

すぐにお問い合わせください. 最良の解決策を迅速に提供するために調査します.

6主な製品は何ですか?

LCDモジュール,タッチモジュール,LCDパネル,FPCボード,産業制御,医療機器,スマートデバイスのための様々な光電子材料を含む包括的な範囲です.

7どんな決済方式が受け付けられますか?

私たちはT/T (電信送金) の支払いを受け付けます.

8配送方法は?

DHLと中国郵便の配送サービス
