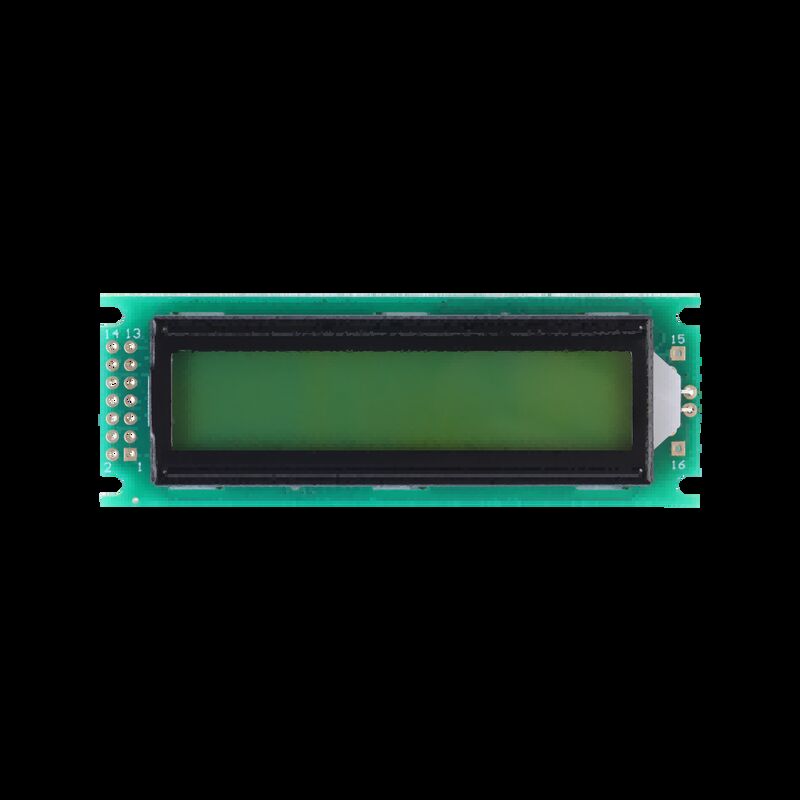

モノクロム 16x2 COB キャラクター LCD モジュール ST7066U IC 5V 1602H

製品

モノクロム 16x2 COB キャラクター LCD モジュール ST7066U IC 5V 1602H

MOQ:	5個
価格:	$1.22-1.61/pieces
standard packaging:	10105
Delivery period:	14～60日
支払方法:	T/T
Supply Capacity:	10000個

製品の説明

評価とレビュー

起源の場所

広東省、中国

ブランド名

CE, ROHS

モデル番号

YMC1602SB-X33

製品の説明

16x2 COB キャラクター LCD モジュールモノクロム STN 黄色緑色陽性 ST7066U IC 5V

この産業用グレードの16x2文字のLCDモジュールは,高度なCOB (Chip On Board) パッケージングデザイン,STN黄緑のポジティブ伝送ディスプレイモードを採用し,高コントラストのモノクロ効果があります.プロのST7066UドライバーICが運転する5.0V DC論理電源電圧, 4.7V DC LCD ドライブ電圧, 16 (文字) × 2 (ライン) 標準表示形式, 8 ビット並列 16 ピンのインターフェース,1/16 デューティ& 1/5 バイアス運転方法と6時視方向黄色緑色のバックライト (3.0V±0.2V,IF=15mA) で装備され,優れた広範囲温度適応性 (−20~70°C動作,−30~80°C貯蔵) を有し, ±0.2mmの精度容量とRoHS準拠性があります.モジュールは安定したパフォーマンスと高い信頼性を持っています工業制御,計測器,スマート家電,組み込みシステム,さまざまな単色ディスプレイシナリオに広く適用されています.

ディスプレイタイプ	モノクロムCOB文字LCDモジュール (STN/黄緑色,正,伝送)
パーツNo	1602H
モデル番号	YMC1602SB-X33
表示形式	16文字 × 2行
色を表示する	黄色/緑 (STN Y/G)
ドライバーIC	ST7066U

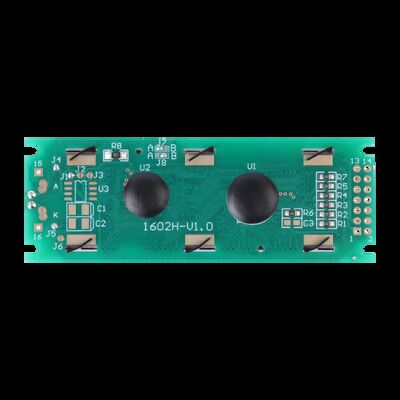

接続タイプ	COB (チップオンボード)
インターフェースタイプ	8ビットパラレルインターフェイス (16-ピン)
ピン番号と機能	16PIN (1-VDD, 2-VSS, 3-VO, 4-RS, 5-R/W, 6-E, 7-DB0, 8-DB1, 9-DB2, 10-DB3, 11-DB4, 12-DB5, 13-DB6, 14-DB7, 15-BLA, 16-BLK)
論理電源電圧 (VDD)	5.0V DC
LCDドライブ電圧	4.7V DC
運転方法	奉仕の業に関する責任,1/6
動作温度	-20°C ~ +70°C
貯蔵温度	-30°C ~ +80°C
見る方向	6時
バックライトタイプ&パラメータ	黄緑色バックライト (3.0V±0.2V,IF=15mA)
視野 (V/A)	64.51mm ((W) × 14.65mm ((H)
効果的な表示領域 (A/A)	55.70mm ((W) × 10.24mm ((H)
余りの寛容	±0.2mm
コネクタタイプ	PIN番号
準拠性	RoHS に準拠する

製品の特徴

16×2文字のCOBパッケージデザイン,STN黄色緑色ポジティブ伝播ディスプレイ,透明で目に優しいモノクロディスプレイ効果
プロのST7066UドライバーIC,1/16 デューティ&1/5バイアス運転方法,強力な反干渉と安定した長期運用
パーソナライズされたピン定義,シンプルな回路接続,組み込み制御システムとの高度な互換性
二重電圧設計:5.0Vの論理電源と4.7VのLCD駆動電圧,標準的な産業用電源仕様に対応
6 時視方向を最適化,視覚的歪みなし,正面操作と観測シナリオに最適
統合された黄緑色バックライト (3.0V±0.2V,IF=15mA),均質な明るさと低消費電力,低照明環境での作業に適しています
優れた広範囲温度適応性 (−20~70°C動作,−30~80°C保存),厳しい工業環境における信頼性の高い性能
高精度な機械パラメータ ±0.2mm の余剰許容度で,一貫した製品組立と安定した品質を保証する
標準PINコネクタタイプ,様々な電子製品に簡単に設置して交換する
RoHS に準拠し,環境に優しい材料の選択,世界市場の輸入および輸出基準を満たす
COBチップ・オン・ボード構造,高い構造信頼性,振動防止,転落防止,産業用長期使用に適しています

製品アプリケーション

産業用制御装置とインテリジェント操作制御パネル
携帯測定器具と精密電子試験計
スマート家電の制御パネルとミニ文字表示画面
組み込みシステムディスプレイモジュールとIoT端末制御装置
自動車用電子補助ディスプレイ部品及び車載用小文字ディスプレイ
携帯医療機器と小さなディスプレイの健康モニタリング機器
手持ちの消費電子機器と電池駆動の文字表示製品
事務機器と小型機器ディスプレイインターフェース
スマートセンサー端末と産業用データ収集機器
DIYの電子プロジェクトと組み込み開発キット

協力パートナー

私たちの工場

支払いと送料

会社プロフィール

深?? イングザニングテクノロジー株式会社 (株) は,2018年1月に設立され,中国深?? に拠点を置く. 電子産業のグローバルハブである.その前身は,深?? シェンジュアン光電子株式会社である.., Ltd., 2013年に設立されました. 同社は常に光電子ディスプレイ業界におけるカスタムサービス,研究開発,販売および販売後のサービスにコミットしています.

同社の製品には液晶ディスプレイ (LCD) モジュール (LCM),タッチモジュール,LCDパネル,FPC (Flexible Printed Circuit) ボード,さまざまな光電子材料が含まれています.これらの製品は,産業制御に広く使用されています.医療機器,携帯機器,計器,自動車電子機器,デジタルウェアラブル,家電,金融サービス,その他の分野世界中で多くの有名なクライアントのサプライヤーになります.

よく聞かれる質問

1製品品質をどのようにコントロールしますか?

信頼性と性能を保証するために輸送前に厳格なテストを受けます

2サンプルを供給していますか?

ええ,我々は評価のためにサンプルを提供します.

3配達時間は?

通常,支払いの確認後7営業日です.

4最低注文量は?

注文量最低1枚

5欠落した物や欠陥のある物を受け取ったら?

すぐにお問い合わせください. 最良の解決策を迅速に提供するために調査します.

6主な製品は何ですか?

LCDモジュール,タッチモジュール,LCDパネル,FPCボード,産業制御,医療機器,スマートデバイスのための様々な光電子材料を含む包括的な範囲です.

7どんな決済方式が受け付けられますか?

私たちはT/T (電信送金) の支払いを受け付けます.

8配送方法は?

DHLと中国郵便の配送サービス

評価とレビュー

総合評価

5.0

このサプライヤーに対する50件のレビューに基づいています

すべてのレビュー

robert campbell

United Kingdom Jan 20.2026

trustpilot.com

役に立つ (47)

Fit perfectly, an excellent product!

Gary Carr

Ireland Dec 23.2025

trustpilot.com

役に立つ (18)

Excellent product, excellent service!

David K.

United States Dec 20.2025

役に立つ (1)

The built-in ESP32 makes this display module very convenient for development. The 2.4 inch screen is clear, and the touch response is stable when testing with Arduino IDE. Suitable for IoT and HMI prototype projects.

札:

製品

MOQ:	5個
価格:	$1.22-1.61/pieces
standard packaging:	10105
Delivery period:	14～60日
支払方法:	T/T
Supply Capacity:	10000個

詳細情報

製品の説明

詳細情報

起源の場所

広東省、中国

ブランド名

YZY

証明

CE, ROHS

モデル番号

YMC1602SB-X33

最小注文数量:

5個

価格:

$1.22-1.61/pieces

パッケージの詳細:

10*10*5

受渡し時間:

14～60日

支払条件:

T/T

供給の能力:

10000個

製品の説明

16x2 COB キャラクター LCD モジュールモノクロム STN 黄色緑色陽性 ST7066U IC 5V

製品仕様

ディスプレイタイプ	モノクロムCOB文字LCDモジュール (STN/黄緑色,正,伝送)
パーツNo	1602H
モデル番号	YMC1602SB-X33
表示形式	16文字 × 2行
色を表示する	黄色/緑 (STN Y/G)
ドライバーIC	ST7066U
接続タイプ	COB (チップオンボード)
インターフェースタイプ	8ビットパラレルインターフェイス (16-ピン)
ピン番号と機能	16PIN (1-VDD, 2-VSS, 3-VO, 4-RS, 5-R/W, 6-E, 7-DB0, 8-DB1, 9-DB2, 10-DB3, 11-DB4, 12-DB5, 13-DB6, 14-DB7, 15-BLA, 16-BLK)
論理電源電圧 (VDD)	5.0V DC
LCDドライブ電圧	4.7V DC
運転方法	奉仕の業に関する責任,1/6
動作温度	-20°C ~ +70°C
貯蔵温度	-30°C ~ +80°C
見る方向	6時
バックライトタイプ&パラメータ	黄緑色バックライト (3.0V±0.2V,IF=15mA)
視野 (V/A)	64.51mm ((W) × 14.65mm ((H)
効果的な表示領域 (A/A)	55.70mm ((W) × 10.24mm ((H)
余りの寛容	±0.2mm
コネクタタイプ	PIN番号
準拠性	RoHS に準拠する

製品の特徴

16×2文字のCOBパッケージデザイン,STN黄色緑色ポジティブ伝播ディスプレイ,透明で目に優しいモノクロディスプレイ効果
プロのST7066UドライバーIC,1/16 デューティ&1/5バイアス運転方法,強力な反干渉と安定した長期運用
パーソナライズされたピン定義,シンプルな回路接続,組み込み制御システムとの高度な互換性
二重電圧設計:5.0Vの論理電源と4.7VのLCD駆動電圧,標準的な産業用電源仕様に対応
6 時視方向を最適化,視覚的歪みなし,正面操作と観測シナリオに最適
統合された黄緑色バックライト (3.0V±0.2V,IF=15mA),均質な明るさと低消費電力,低照明環境での作業に適しています
優れた広範囲温度適応性 (−20~70°C動作,−30~80°C保存),厳しい工業環境における信頼性の高い性能
高精度な機械パラメータ ±0.2mm の余剰許容度で,一貫した製品組立と安定した品質を保証する
標準PINコネクタタイプ,様々な電子製品に簡単に設置して交換する
RoHS に準拠し,環境に優しい材料の選択,世界市場の輸入および輸出基準を満たす
COBチップ・オン・ボード構造,高い構造信頼性,振動防止,転落防止,産業用長期使用に適しています

製品アプリケーション

産業用制御装置とインテリジェント操作制御パネル
携帯測定器具と精密電子試験計
スマート家電の制御パネルとミニ文字表示画面
組み込みシステムディスプレイモジュールとIoT端末制御装置
自動車用電子補助ディスプレイ部品及び車載用小文字ディスプレイ
携帯医療機器と小さなディスプレイの健康モニタリング機器
手持ちの消費電子機器と電池駆動の文字表示製品
事務機器と小型機器ディスプレイインターフェース
スマートセンサー端末と産業用データ収集機器
DIYの電子プロジェクトと組み込み開発キット

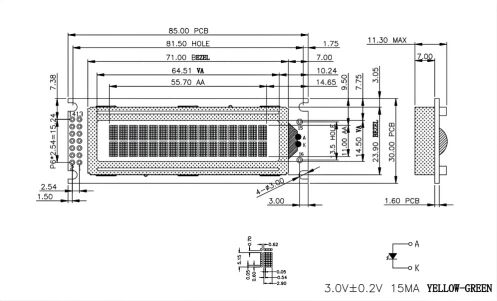

次元図
