Módulo LCD Caracteres 20x2 COB Monocromático STN Azul Negativo 2002B 7066 IC 5V

produtos

Tipo exposição da barra do LCD

Módulo LCD Caracteres 20x2 COB Monocromático STN Azul Negativo 2002B 7066 IC 5V

MOQ:	5 peças
Preço:	$2.49-3.99/pieces
standard packaging:	10105
Delivery period:	14-60 dias
Método do pagamento:	T/T
Supply Capacity:	10.000 peças

Informações detalhadas

Descrição do produto

Avaliações e Comentários

Informações detalhadas

Lugar de origem

Cantão, China

Marca

Certificação

CE, ROHS

Número do modelo

YMC2002SB-X02

Descrição do produto

YMC2002SB-X02 20x2 COB Modulo LCD de caracteres monocromo STN Azul negativo 7066 IC 5V

Este módulo LCD de caracteres 20x2 de grau industrial adota um design de embalagem avançado COB (Chip On Board),Modo de exibição transmissível negativo azul STN (pontos brancos sobre fundo azul) com efeito monocromático de alto contraste, acionado por um IC de driver profissional 7066. Ele possui tensão de alimentação lógica de 5,0V DC, formato de exibição padrão de 20 (caracteres) × 2 (linha), interface paralela de 8 bits,1/16 Serviço e 1/5 Método de condução de preconceito e direção de visão das 6 horasEquipado com luz de fundo LED branca (IF=45mA, VF=4.8~5.2V), possui excelente adaptabilidade à ampla temperatura (-20~70°C de operação, -30~80°C de armazenamento) e dimensão de módulo compacto (146.00mm(W) × 43.00mm(H) × 13.3mm (((T)). Com proteção ESD confiável e controle de qualidade rigoroso, é amplamente aplicado em controle industrial, instrumentos de medição, eletrodomésticos inteligentes,Sistemas integrados e vários cenários de exibição monocromática que exigem um desempenho estável.

Especificações do produto

Tipo de exibição	Módulo LCD monocromático de caracteres COB (STN/azul, negativo, transmissor)
Parte N°.	2002B
Número do modelo.	YMC2002SB-X02
Formato de exibição	20 (caracteres) × 2 (linhas)
Efeito de exibição	Pontos brancos em fundo azul
IC do condutor	7066
Tipo de ligação	COB (Chip On Board)
Tipo de interface	Interface paralela de 8 bits
Função do pin (Pins-chave)	RS (Data/Instruction Control), R/W (Read/Write Control), E (Enable), DB0~DB7 (Data Pins), VDD (Logic Supply), VO (LCD Driving)
Voltagem de alimentação lógica (VDD)	5.0V DC (tipo), 4,8 ~ 5,2V (intervalo)
Voltagem de condução do LCD (V0/VOUT)	Max. 14,5 V de corrente contínua
Método de condução	O que é o amor? 1/16
Temperatura de funcionamento	-20°C ~ +70°C
Temperatura de armazenamento	-30°C ~ +80°C
Direção de visualização	Às seis horas.
Tipo e parâmetro de luz de fundo	LED branco (IF=45mA, VF=4,8~5,2V, Luminosidade: 100~150 cd/m2)

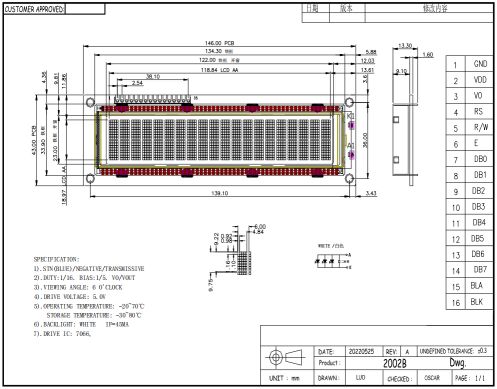

Dimensão do módulo	146.00mm(W) × 43.00mm(H) × 13.3mm(T)
Área de observação (V/A)	122.00mm(W) × 23.00mm(H)
Área de exibição efetiva (A/A)	118.84 mm ((W) × 18.97 mm ((H)
Tamanho do ponto	0.92 mm ((W) × 1.10 mm ((H)
Pitch de ponto	0.98 mm ((W) × 1,16 mm ((H)
Proteção contra a electricidade estática	Requer-se ligação à terra durante a manipulação; teste ESD (contacto: ±1~5kV, ar: ±1~8kV)

Características do produto

Design de embalagem COB de 20 × 2 caracteres, exibição transmissora negativa azul STN, pontos brancos em fundo azul para uma legibilidade clara em vários ambientes
Profissional 7066 motorista IC, 1/16 Duty & 1/5 Bias método de condução, forte anti-interferência e desempenho de operação estável a longo prazo
Interface paralela de 8 bits, lógica de controlo padrão (RS/R/W/E), alta compatibilidade com sistemas de controlo incorporados convencionais e MCUs
Voltagem de alimentação lógica estável de 5,0 V (intervalo de 4,8 ~ 5,2 V), correspondente às especificações de alimentação padrão industrial para fácil integração do sistema
6 horas direção de visão otimizada, sem distorções visuais, perfeito para operação virada para a frente e cenários de observação
Iluminação de fundo LED branca de alto brilho (100~150 cd/m2), corrente de 45 mA para a frente, iluminação uniforme adequada para ambientes de trabalho com pouca iluminação
Excelente adaptabilidade a grandes temperaturas (-20~70°C de funcionamento, -30~80°C de armazenamento), desempenho confiável em condições industriais adversas
Dimensões mecânicas precisas (146×43×13,3 mm) com parâmetros detalhados de tamanho de ponto / passo de ponto, garantindo montagem consistente do produto e qualidade estável
Projeto de proteção ESD rigoroso, que exige aterramento durante o manuseio para evitar danos estáticos, prolongando a vida útil do produto
Cumprir normas de qualidade rigorosas (plano de amostragem MIL-STD-105E), passar em ensaios de fiabilidade de alta temperatura, baixa temperatura, humidade e vibração
Projeto estrutural de chip de bordo COB, alta fiabilidade estrutural, anti-vibração e anti-queda, adequado para utilização industrial a longo prazo

Aplicações do produto

Equipamento de controlo industrial e painéis de controlo de operação inteligentes
Instrumentos de medição portáteis e medidores eletrónicos de precisão
Painéis de controlo de aparelhos domésticos inteligentes e ecrãs de exibição de caracteres
Modulos de exibição de sistemas incorporados e dispositivos de controlo de terminais IoT
Componentes eletrónicos auxiliares de exibição para automóveis e monitores de pequenos caracteres montados no veículo
Dispositivos médicos portáteis e equipamento de monitorização da saúde com display pequeno
Produtos eletrónicos de consumo portáteis e produtos de exibição de personagens a bateria
Equipamento de escritório e pequenas interfaces de exibição de instrumentos
Terminais de sensores inteligentes e equipamentos industriais de aquisição de dados
Projetos eletrónicos DIY e kits de desenvolvimento embutidos

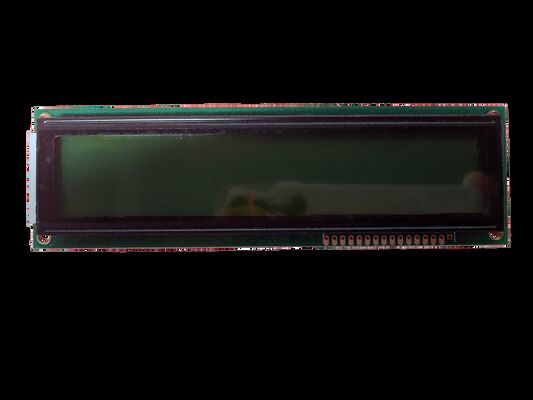

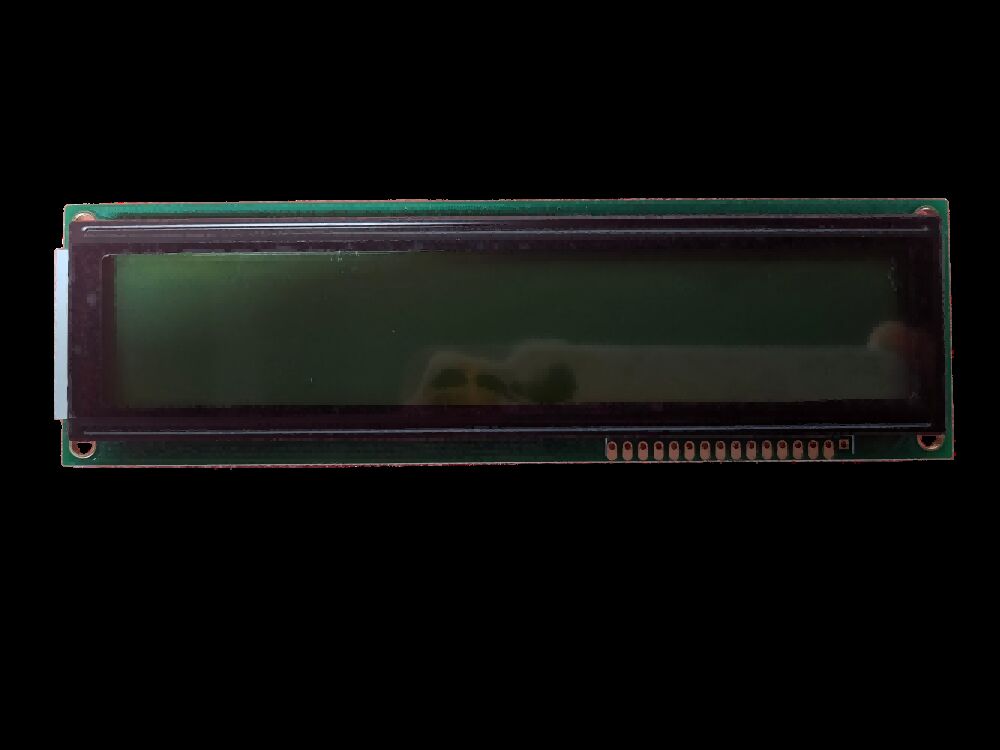

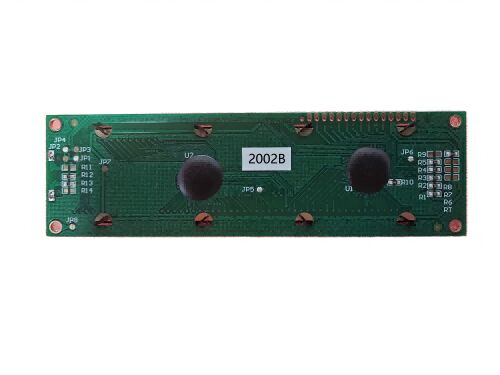

Imagem do produto

Aplicação do produto

Parceiro cooperativo

A nossa fábrica

Pagamento e Envio

Perfil da empresa

A Shenzhen Yingzhanying Technology Co., Ltd. foi fundada em janeiro de 2018 e está localizada em Shenzhen, China, um centro global da indústria eletrônica.Seu antecessor é a Shenzhen Shengyuan Optoelectronics Co.., Ltd., estabelecida em 2013. A empresa sempre se comprometeu com serviços personalizados, P&D, vendas e serviços pós-venda na indústria de exibição optoeletrônica.

Os produtos da empresa incluem módulos LCD (Liquid Crystal Display), módulos touch, painéis LCD, placas FPC (Flexible Printed Circuit) e vários materiais optoeletrônicos.Estes produtos são amplamente utilizados no controlo industrial, equipamento médico, dispositivos portáteis, instrumentos e medidores, electrónica automóvel, wearables digitais, aparelhos domésticos, serviços financeiros e outros domínios,tornando-se um fornecedor para muitos clientes conhecidos em todo o mundo.

Perguntas Frequentes

1- Como controla a qualidade do produto?

Cada item é submetido a testes rigorosos antes do envio para garantir a fiabilidade e o desempenho, seguindo o plano de amostragem MIL-STD-105E e passando em vários testes de fiabilidade.

2- Fornece amostras?

Sim, fornecemos amostras para avaliação.

3Qual é o prazo de entrega?

Normalmente 7 dias úteis após confirmação do pagamento.

4Qual é a quantidade mínima de encomenda?

Quantidade mínima de encomenda de 1 peça.

5E se recebermos itens faltantes ou defeituosos?

Por favor, entre em contato conosco imediatamente, e investigaremos para fornecer a melhor solução prontamente.

6Quais são os seus principais produtos?

Uma gama abrangente que inclui módulos LCD, módulos touch, painéis LCD, placas FPC e vários materiais optoeletrônicos para controlo industrial, equipamentos médicos e dispositivos inteligentes.

7Que métodos de pagamento aceita?

Aceitamos pagamentos T/T (Transferência Telegráfica).

8Que métodos de transporte oferece?

Disponível o serviço de envio DHL e China Post.
